Vom Design bis zur Serienproduktion eines Kunststoffgehäuses
Aufgabenstellung
Redesign eines neuen Gehäuses mit bestehender Platine für das Gedächnisspiel "weMINTo" von der Konstruktion bis zum Serienwerkzeug im Kunststoffspritzguß
Ausgangssituation

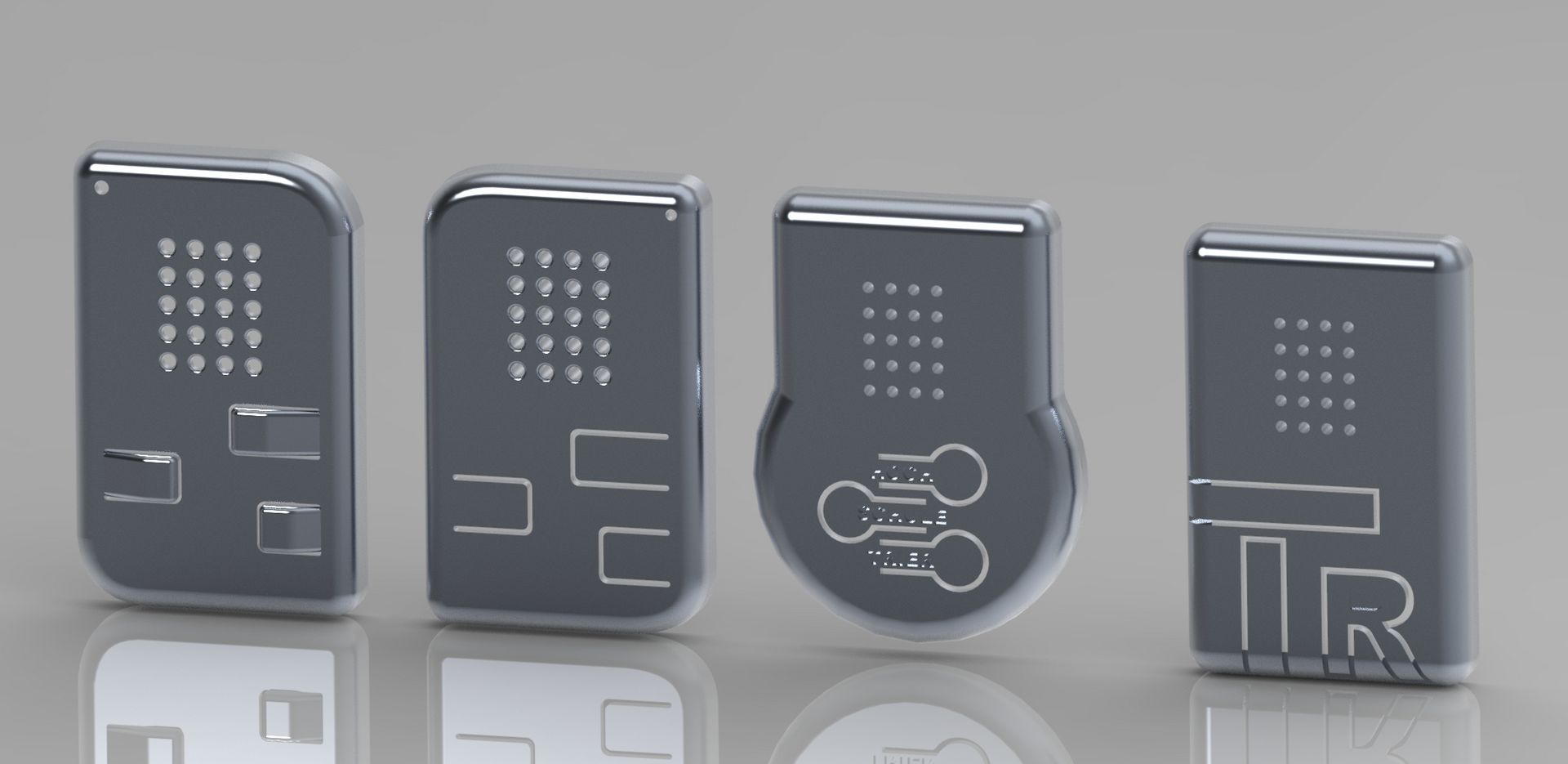

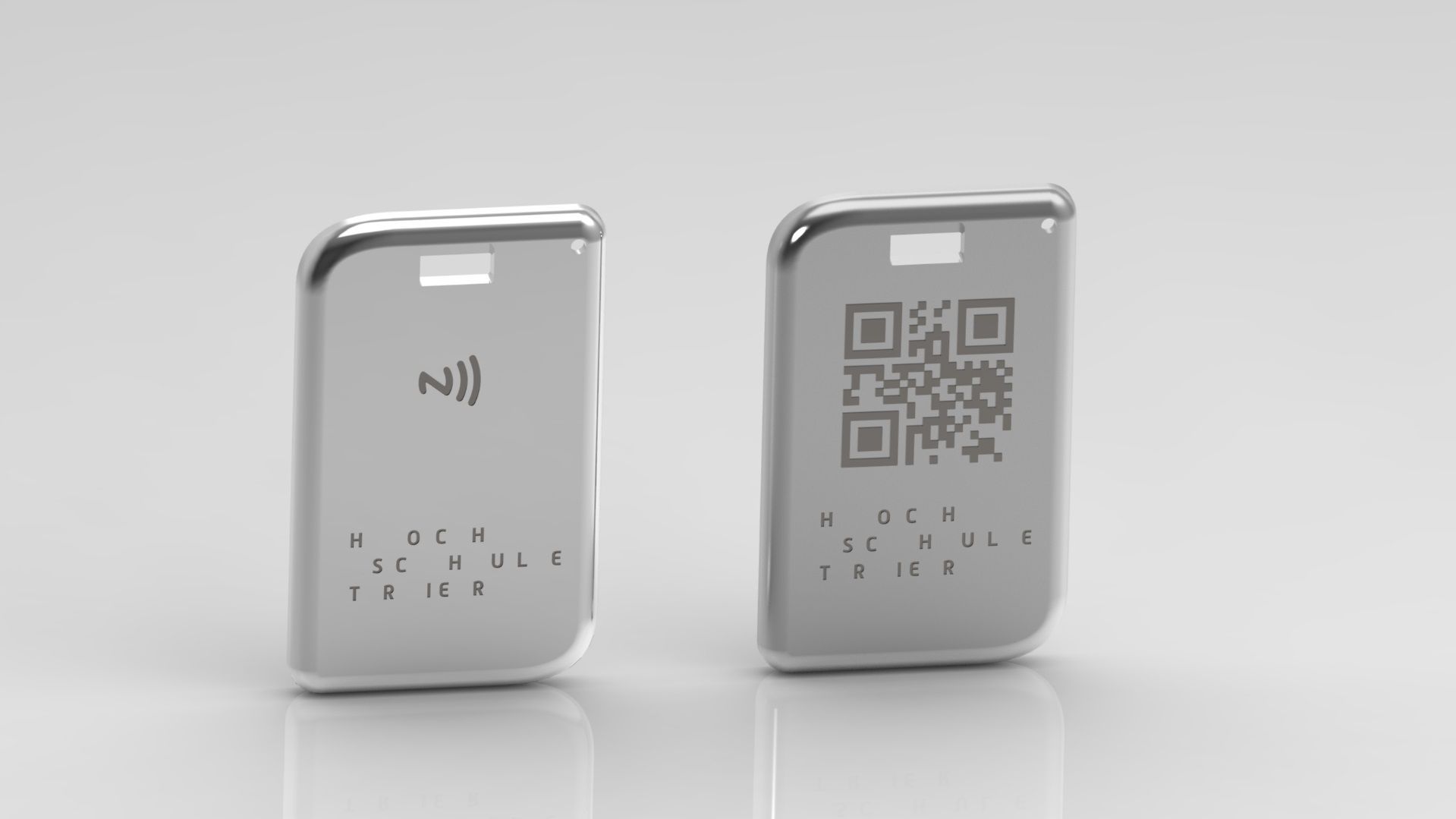

Redesign-Entwürfe

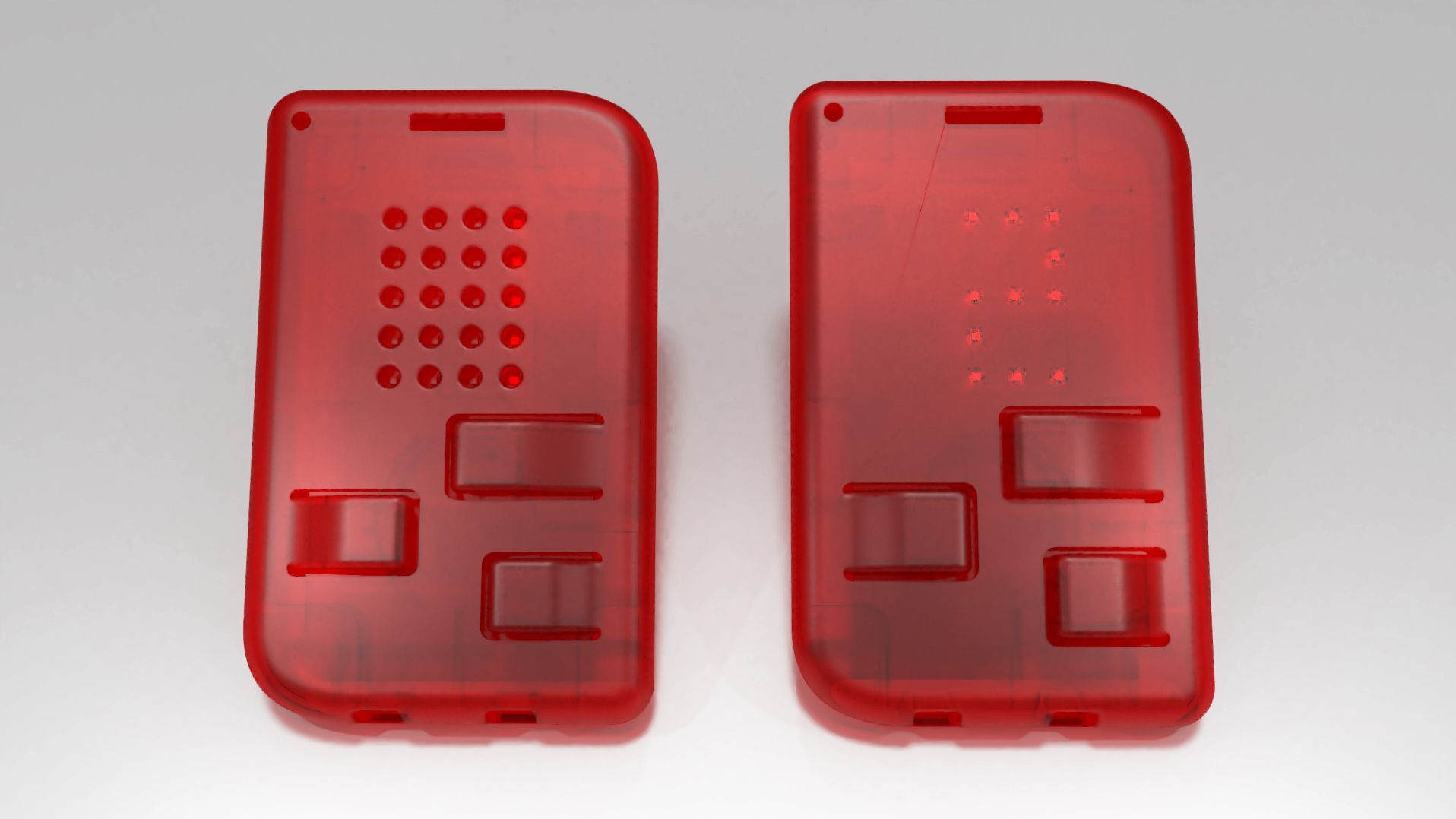

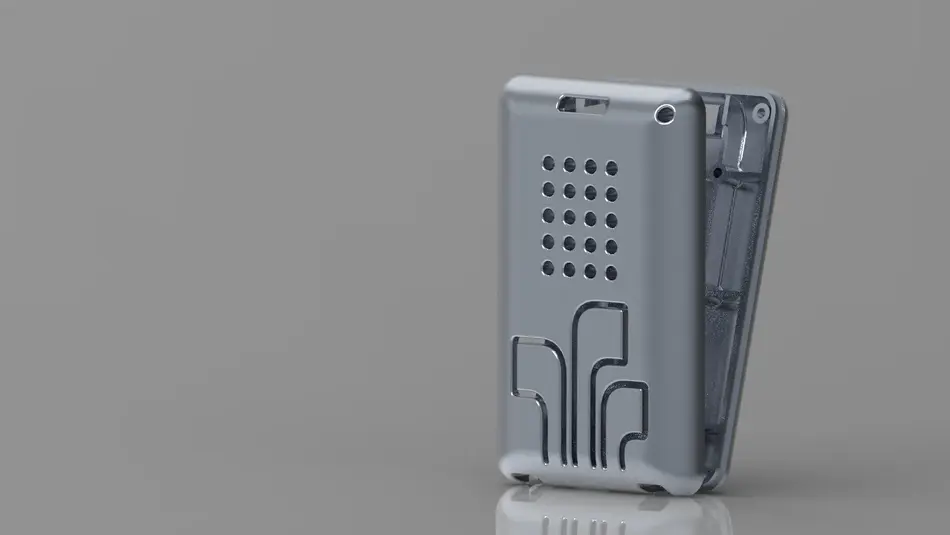

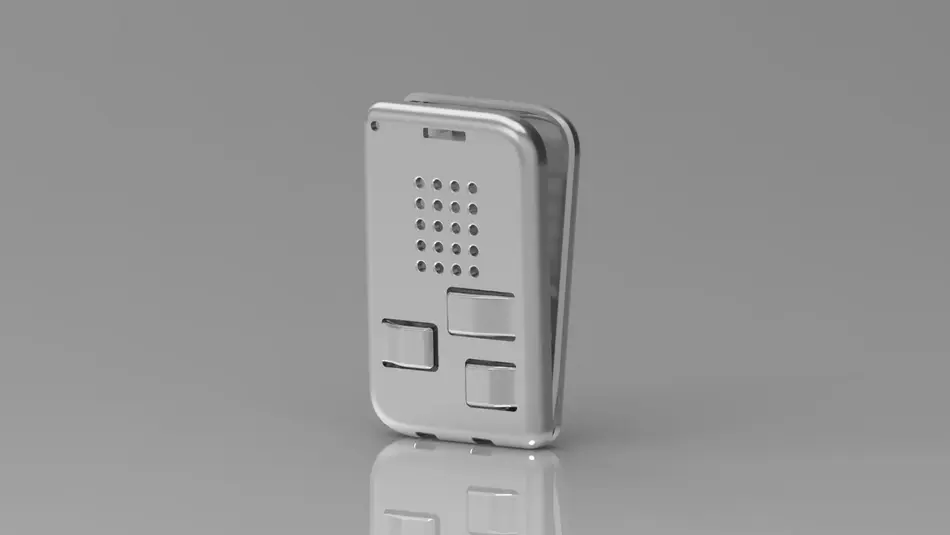

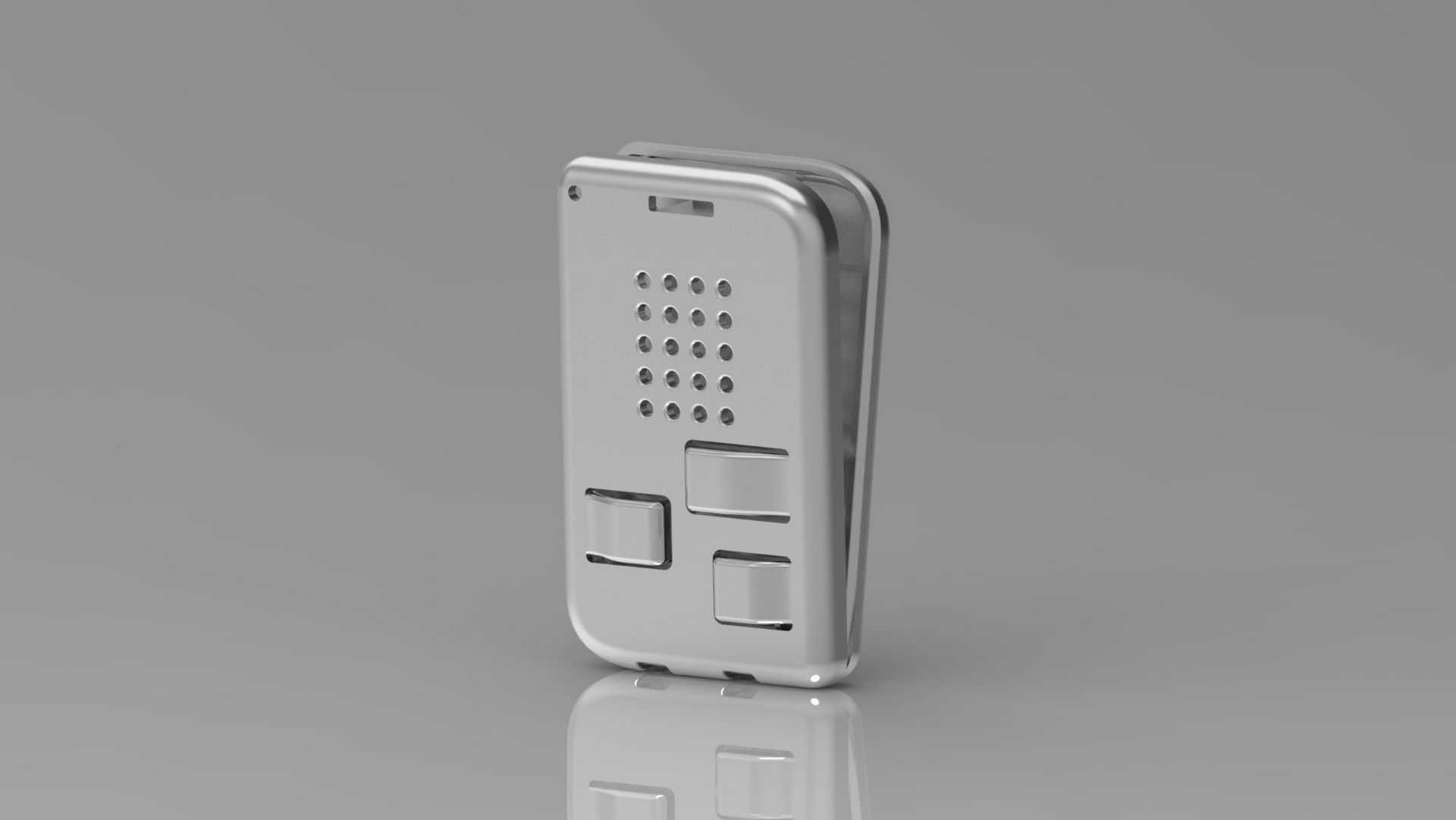

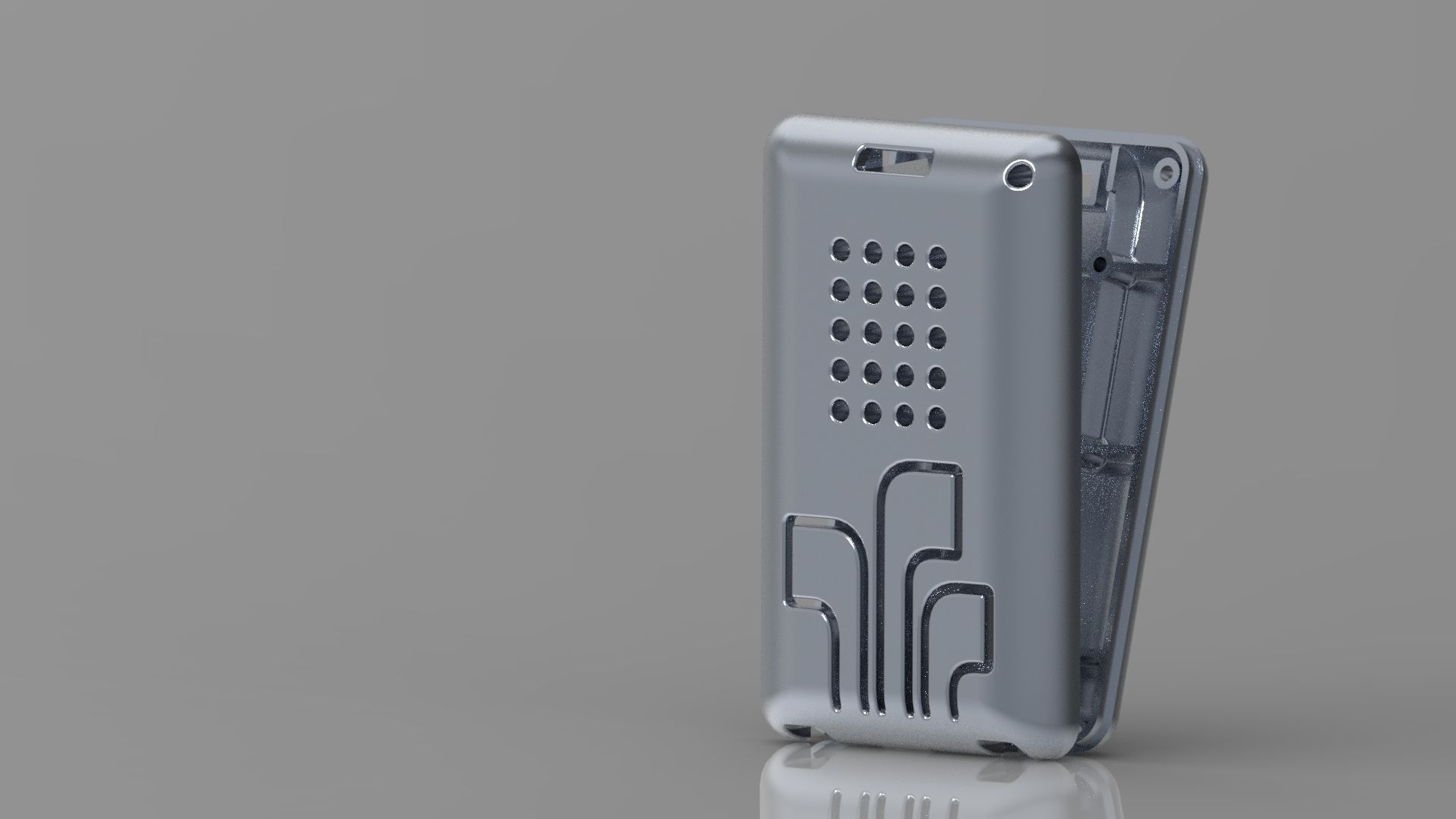

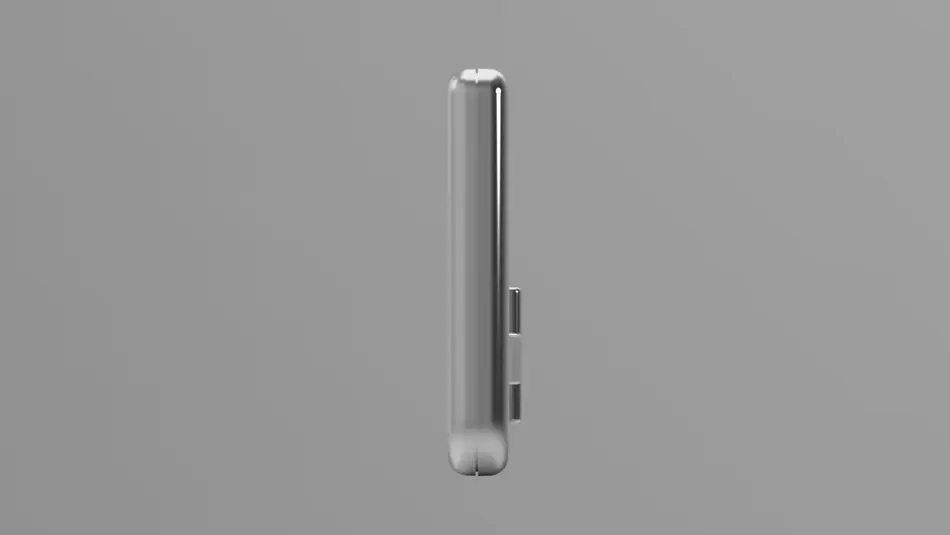

Neues Gehäusedesign

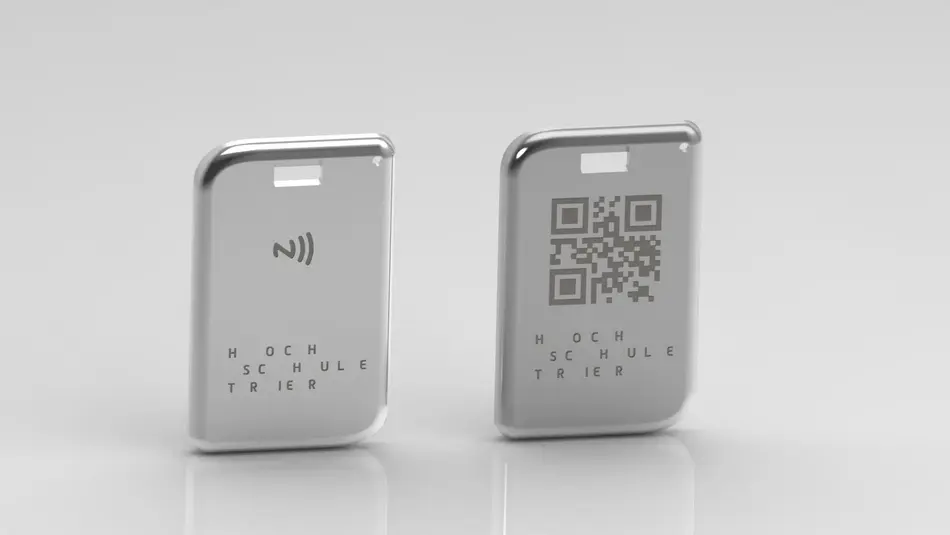

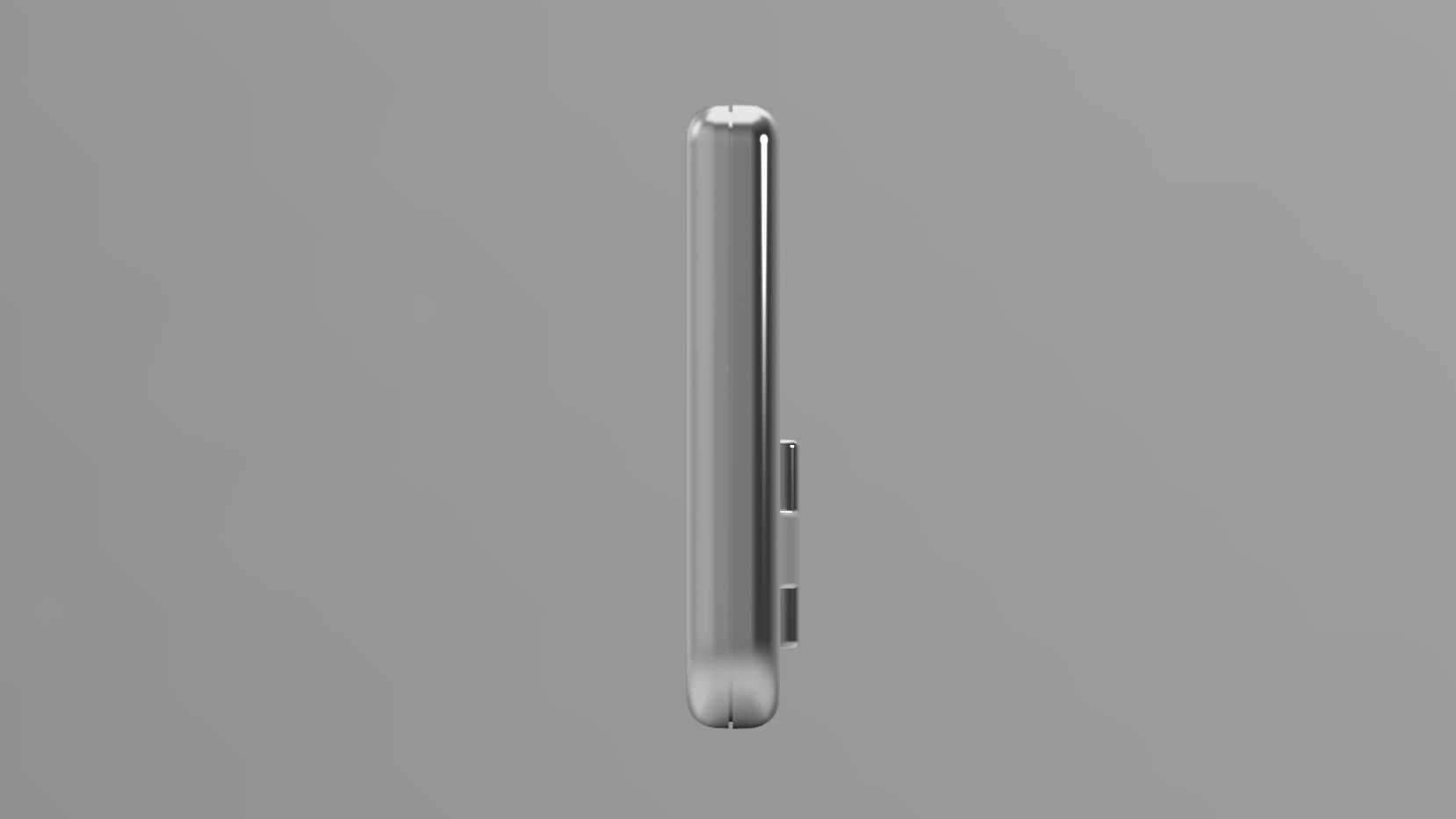

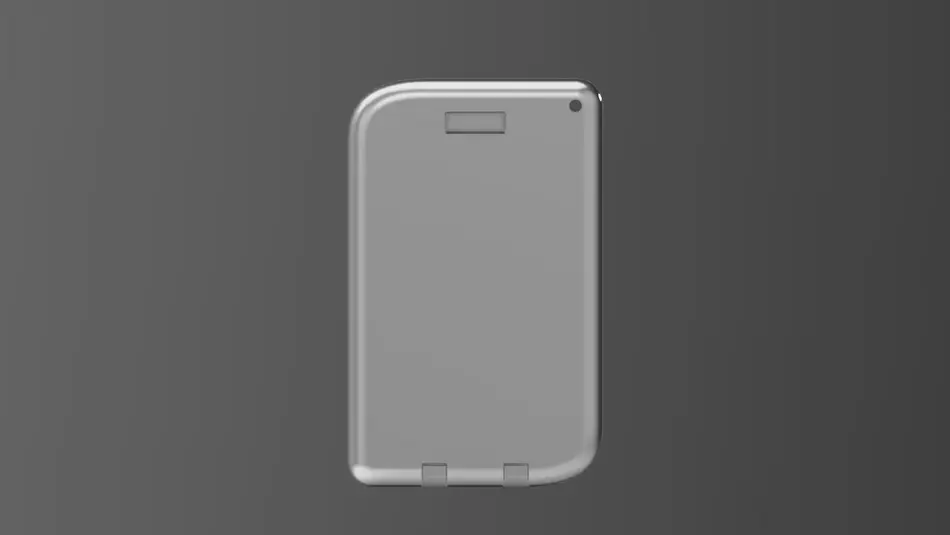

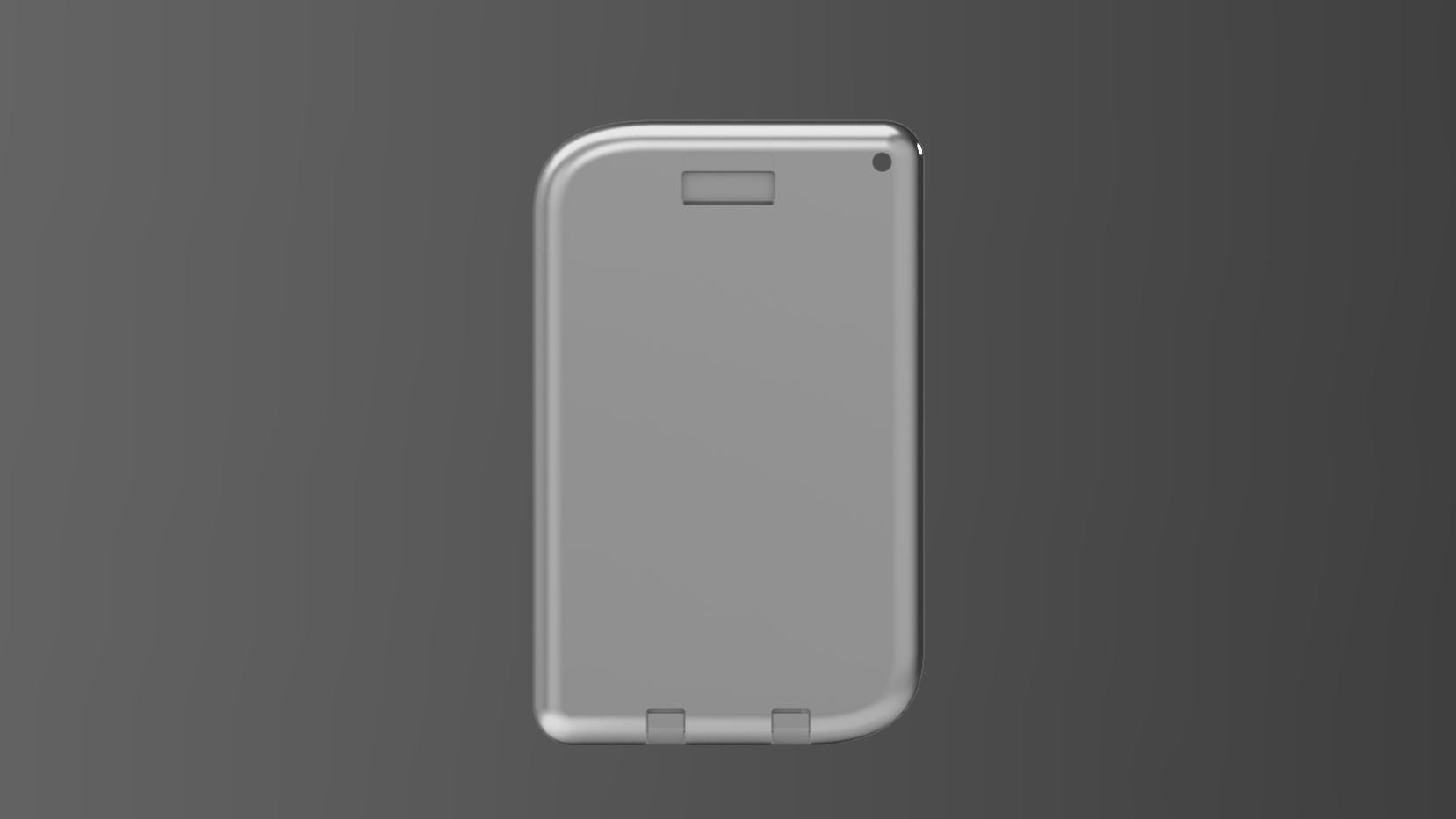

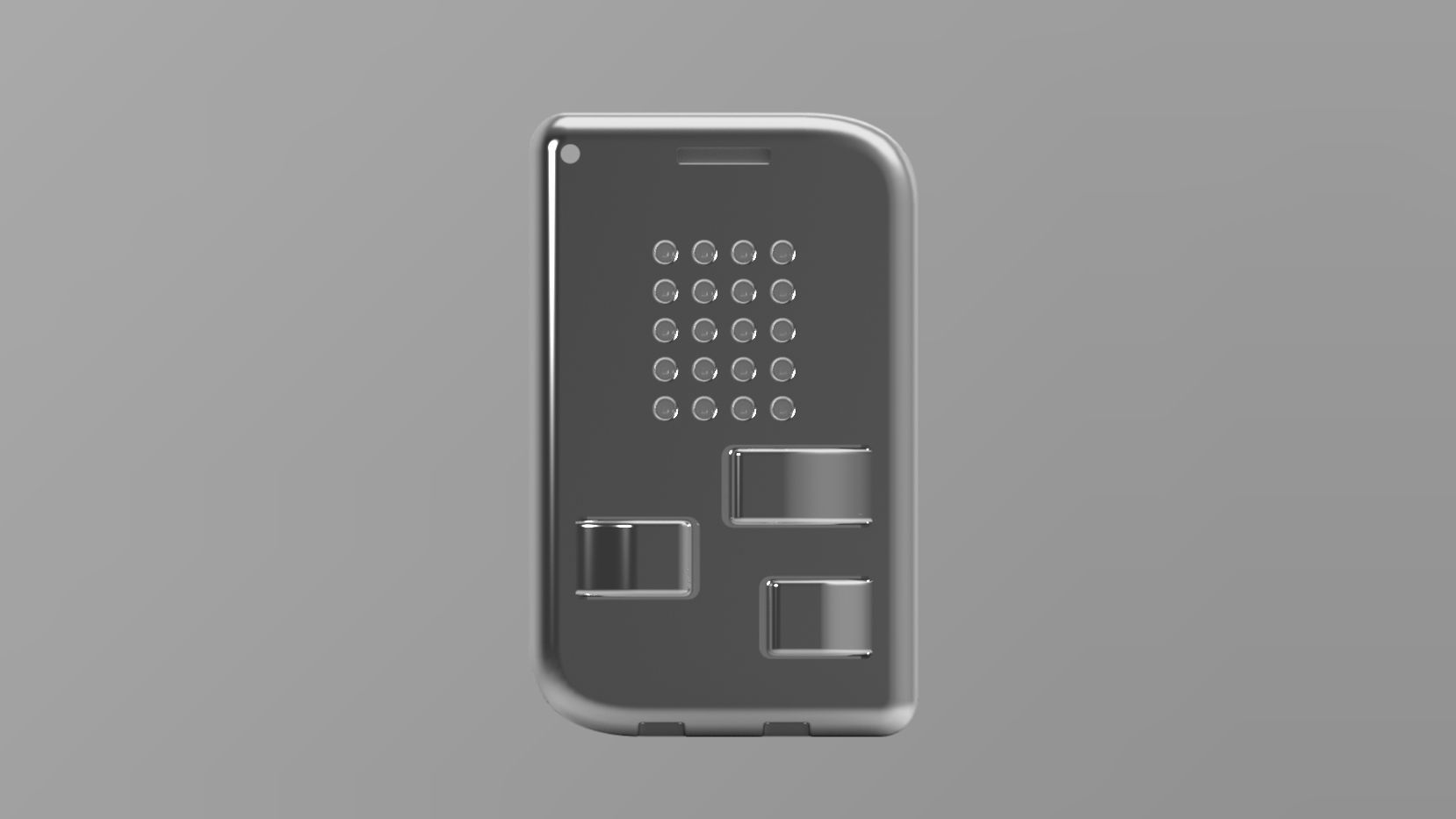

Neues vereinfachtes Design

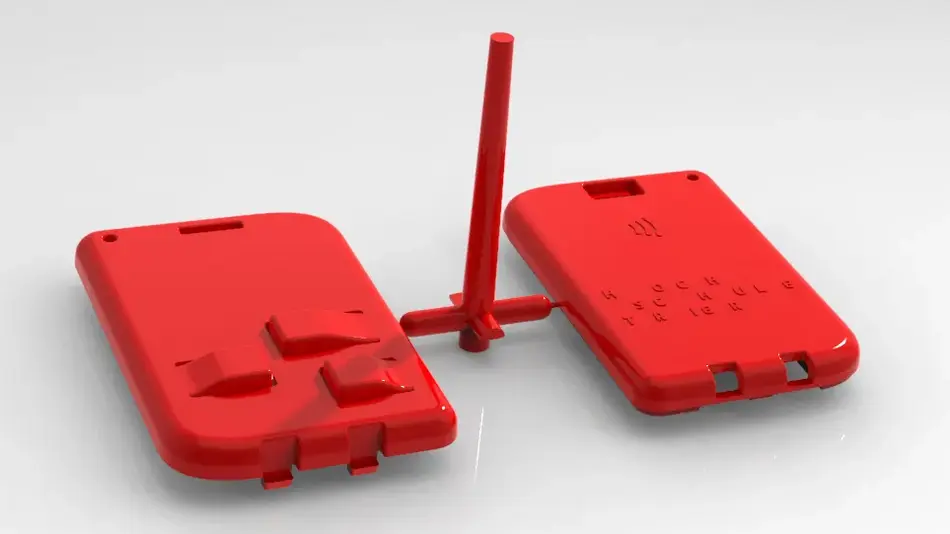

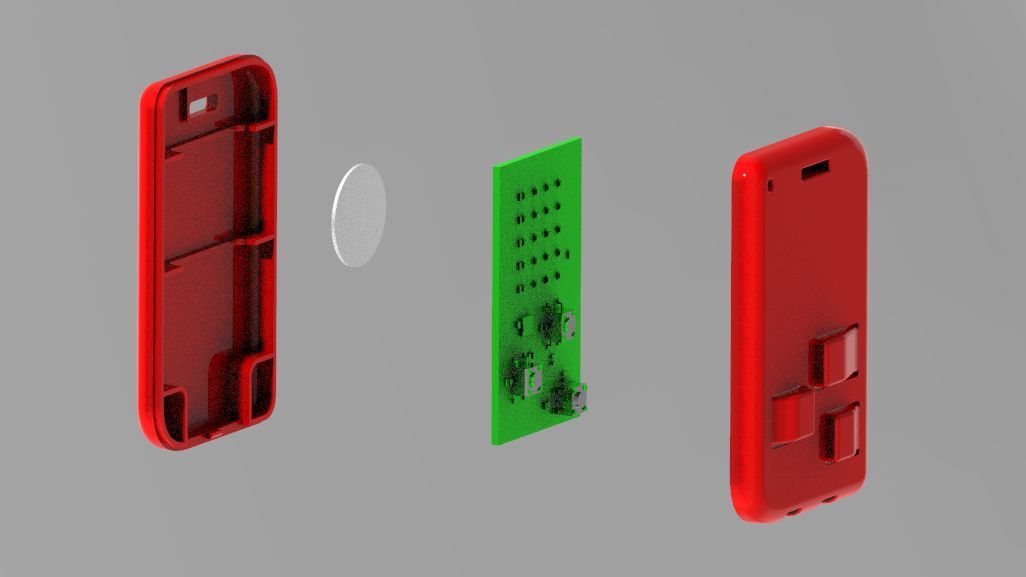

Fertigungs-/Spritzgussgerechte Konstruktion
Entformung beachten
- Hinterschneidungen vermeiden
- Formschrägen anbringen
Konstante Wanddicke
- Masseanhäufungen vermeiden
Formschrägen und Radien
Rippen/Wandstärke-Verhältnisse

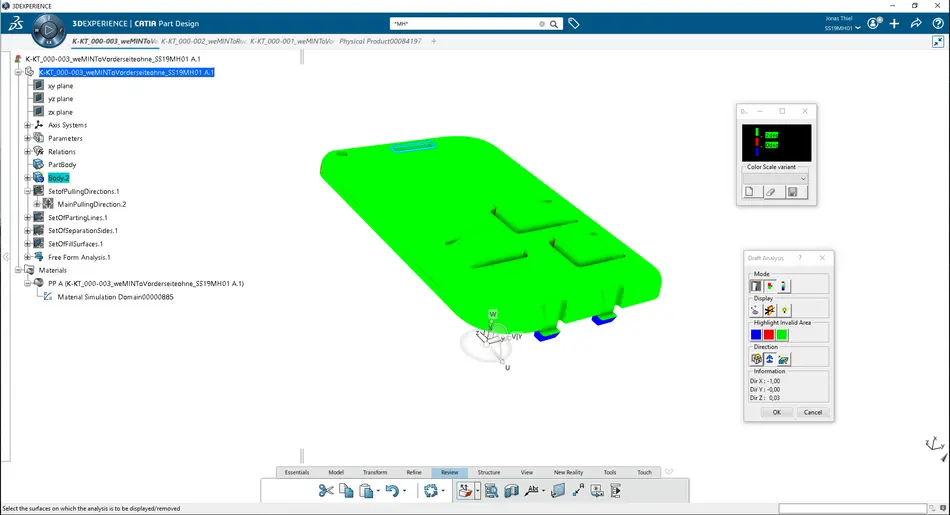

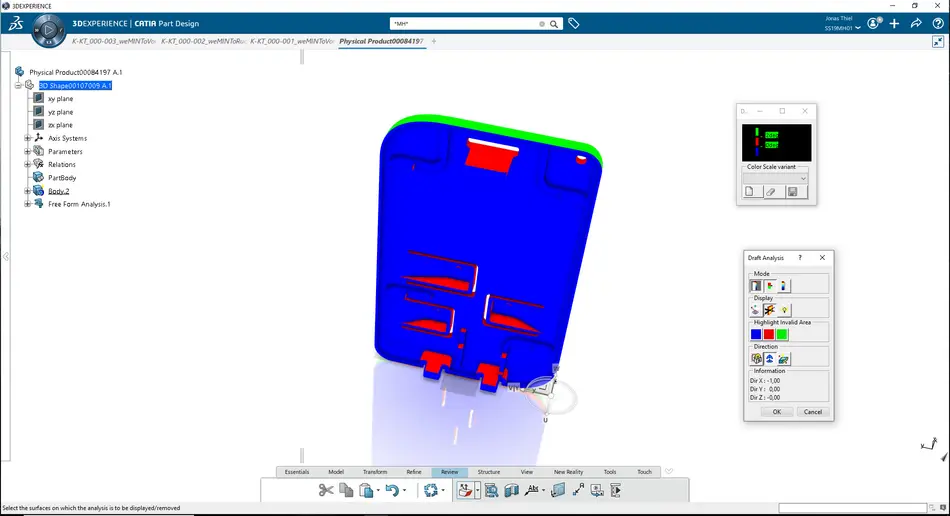

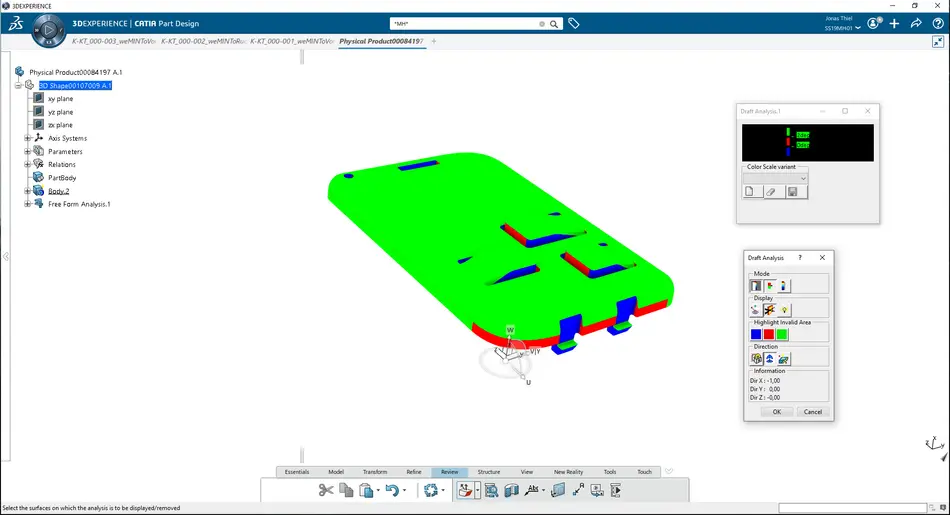

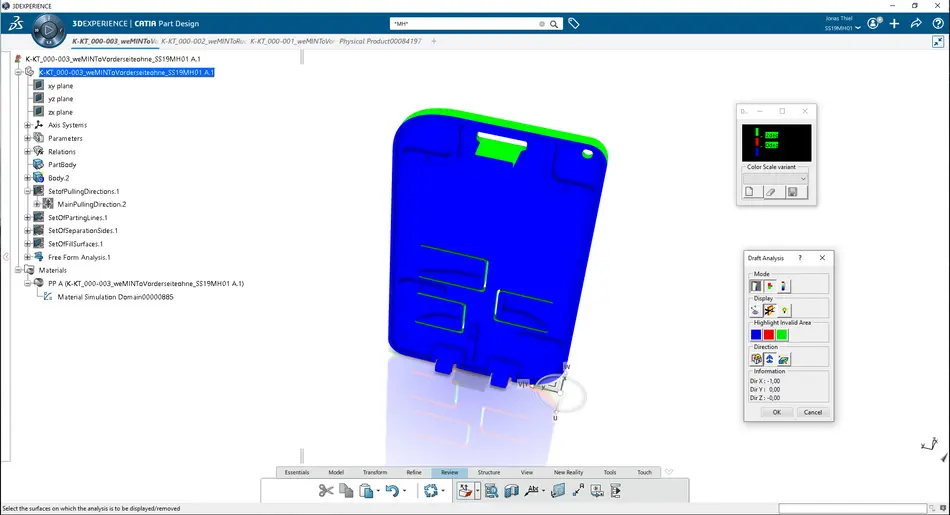

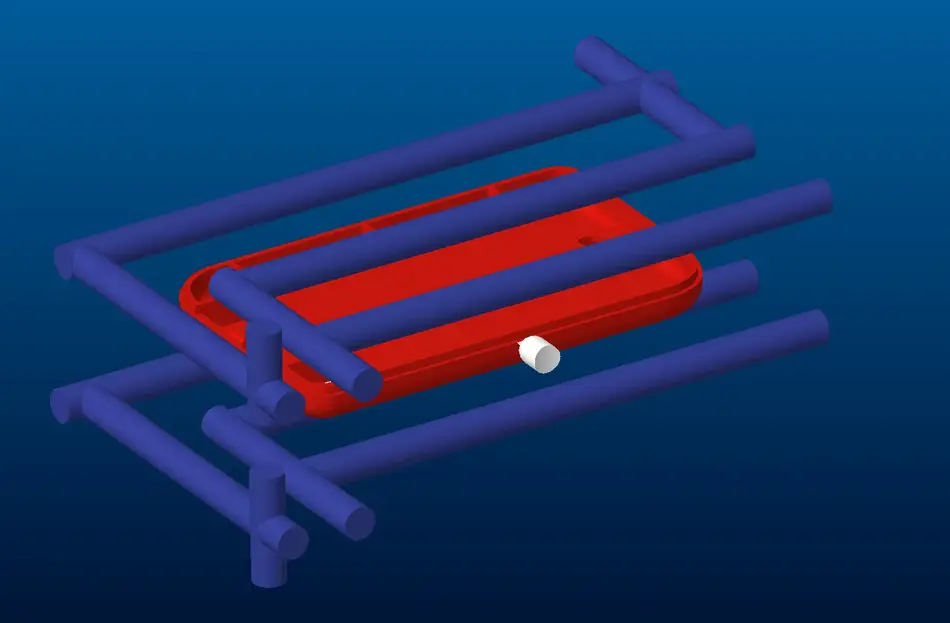

Formschrägenanalyse und Entformungsoptimierung

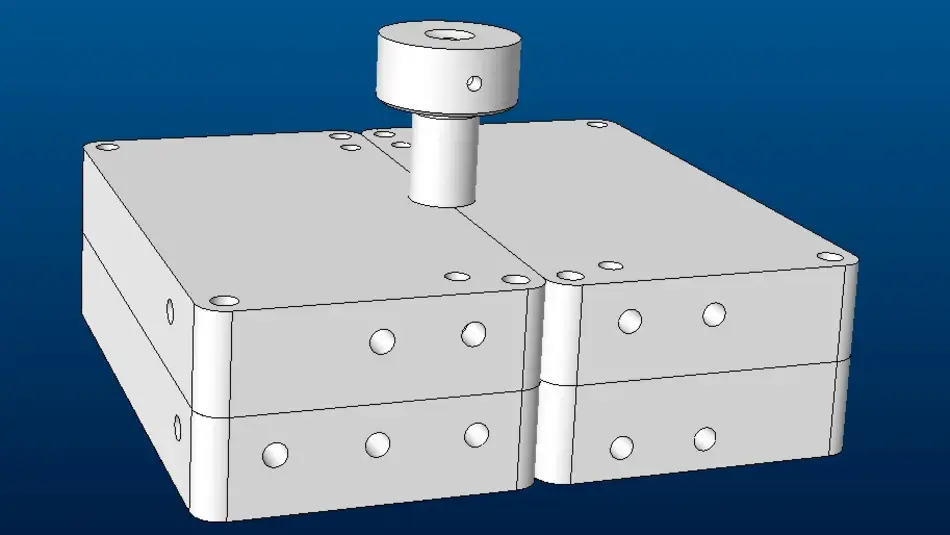

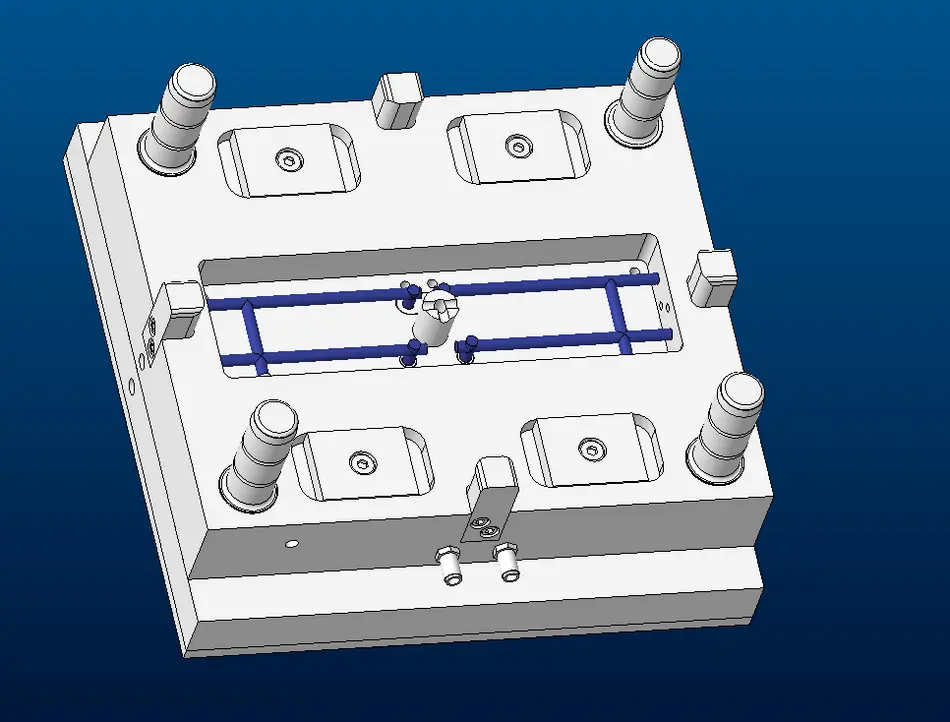

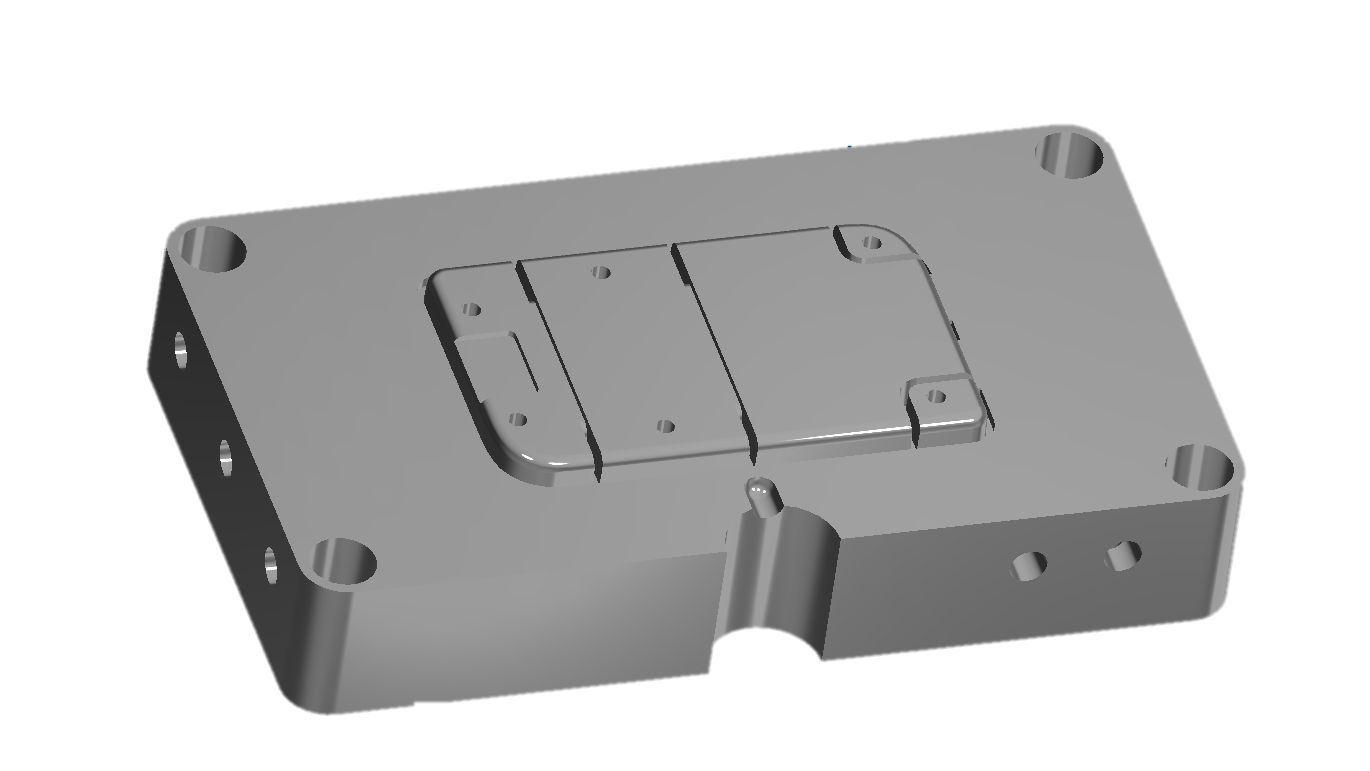

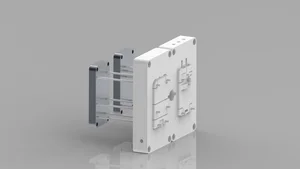

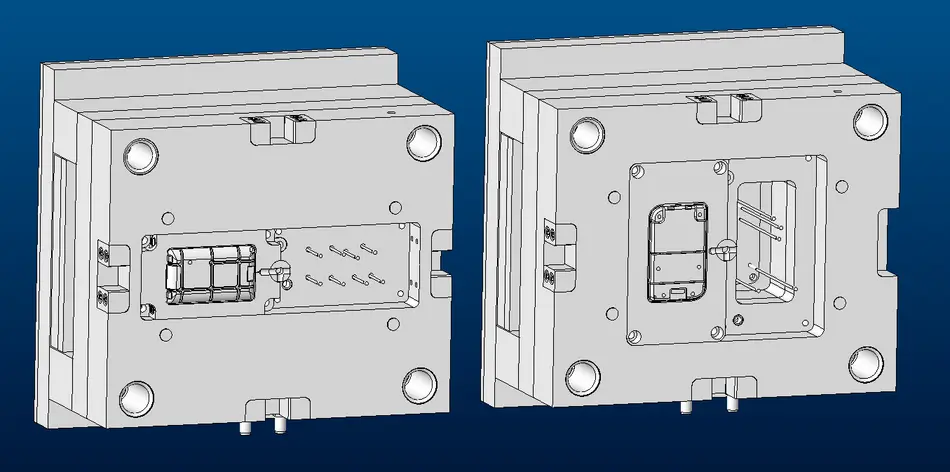

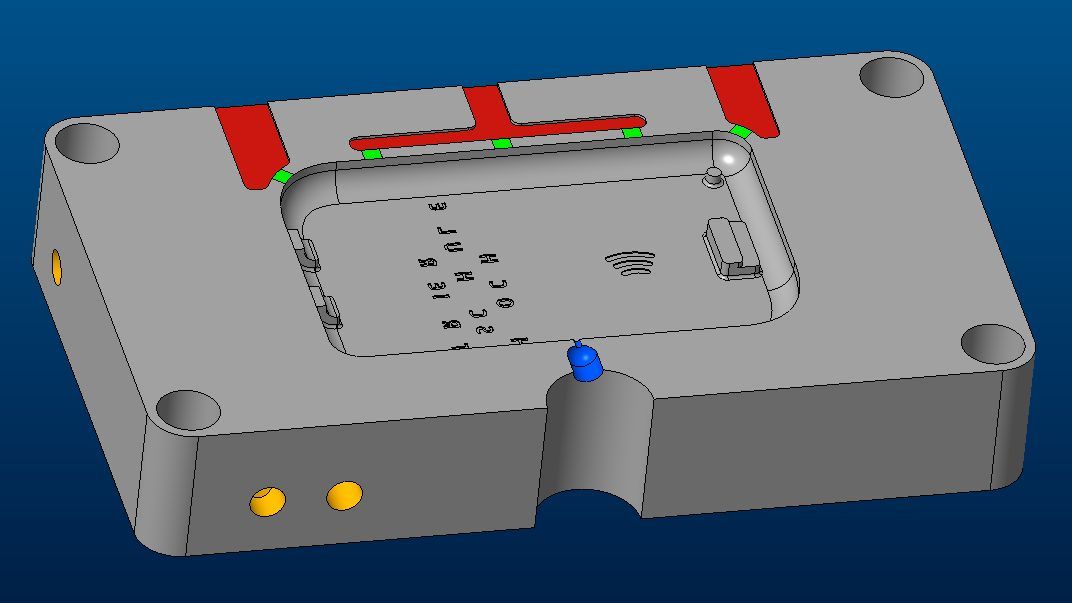

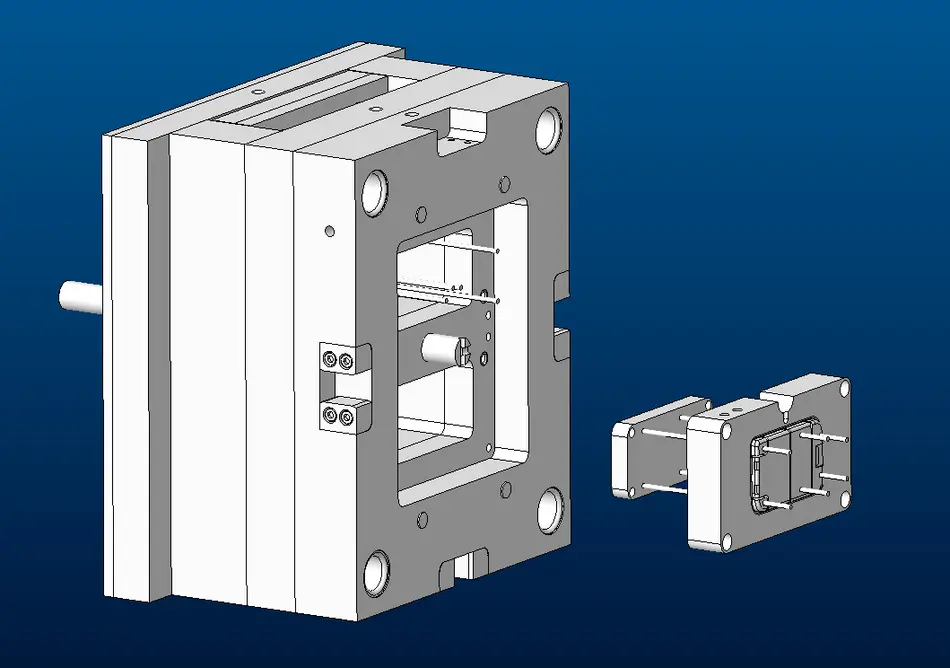

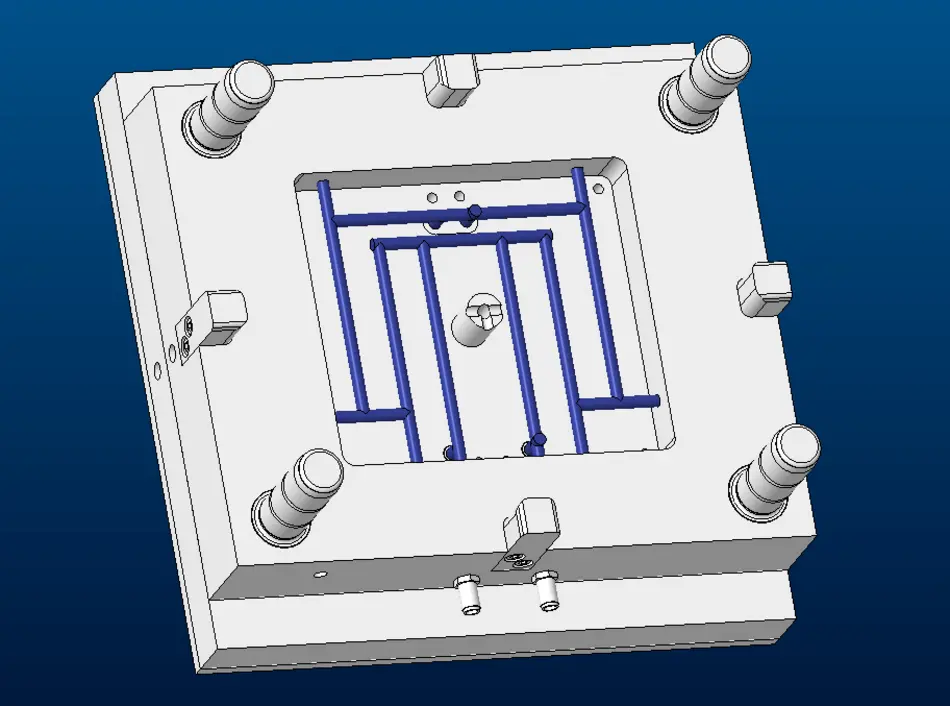

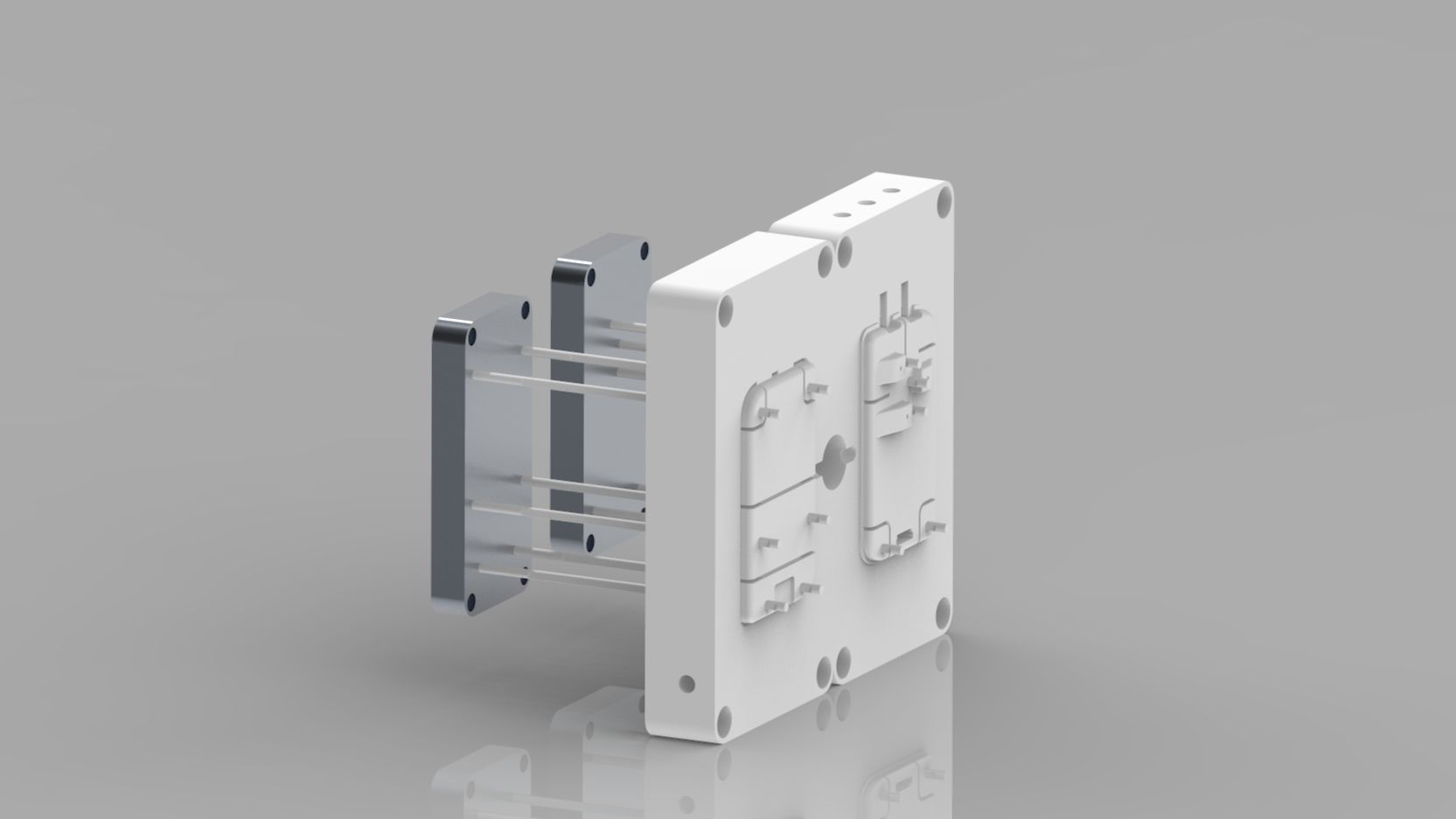

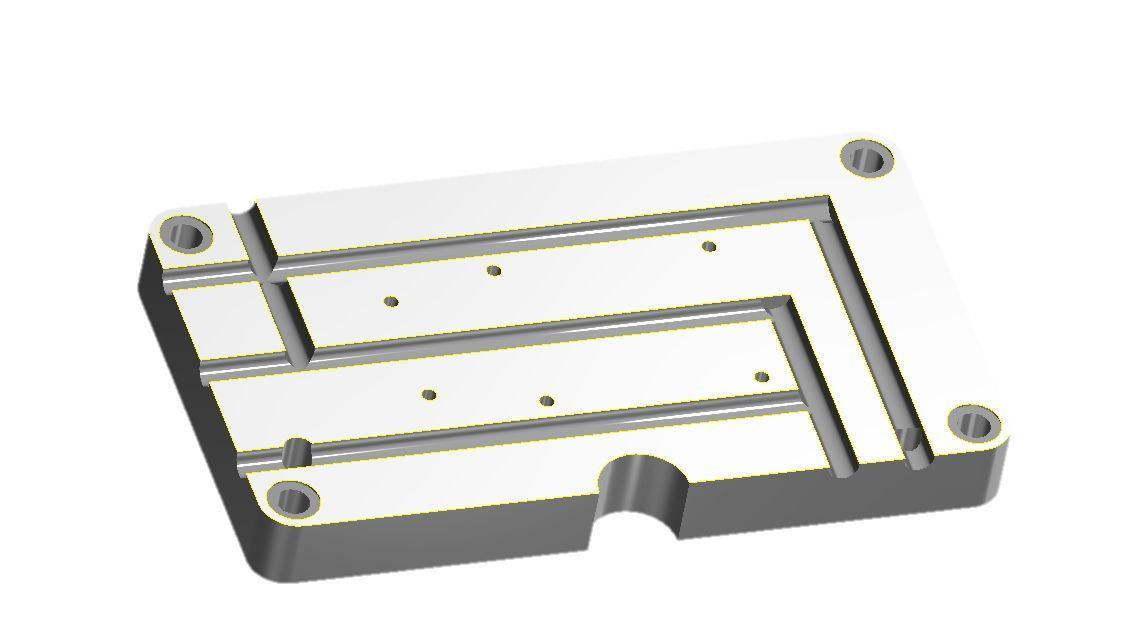

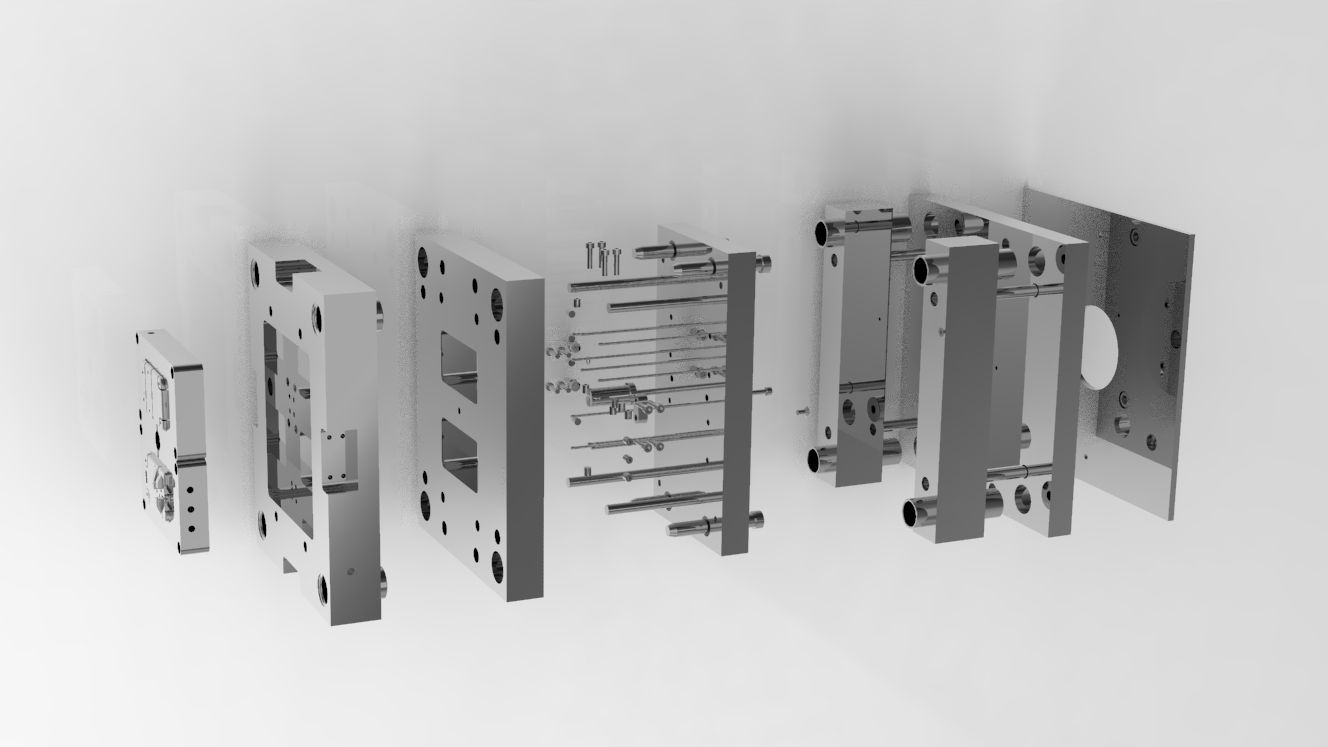

Überarbeitung des Spritzgusswerkzeugs
Ziel: Standardisierte Plattform für zukünftige Projekte/Designvarianten:
- Vereinfachtes Wechseln der Formeinsätze
- Auswerferwechselplatten an der Auswerferplatte verschraubt
Infos zum Projekt
| Studierende | Julian Becker |
| Jonas Thiel | |
| Projektgruppe | SS19MH01 |
| Semester | 4.Semester BA |
| Studiengang | Maschinenbau |
| Modul | CAD III |
| Kontext | Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion und Additive Fertigung/Spritzguss |
