Digitale Produktentwicklung und Fertigung: Gehäuse V3 für eine Spielkonsole „weMINTo“ Serienfertigung Spritzguss

Designvariation und Serienproduktion der "weMINTo"-Spielekonsole

Gestaltung und Konstruktion des Gehäuses

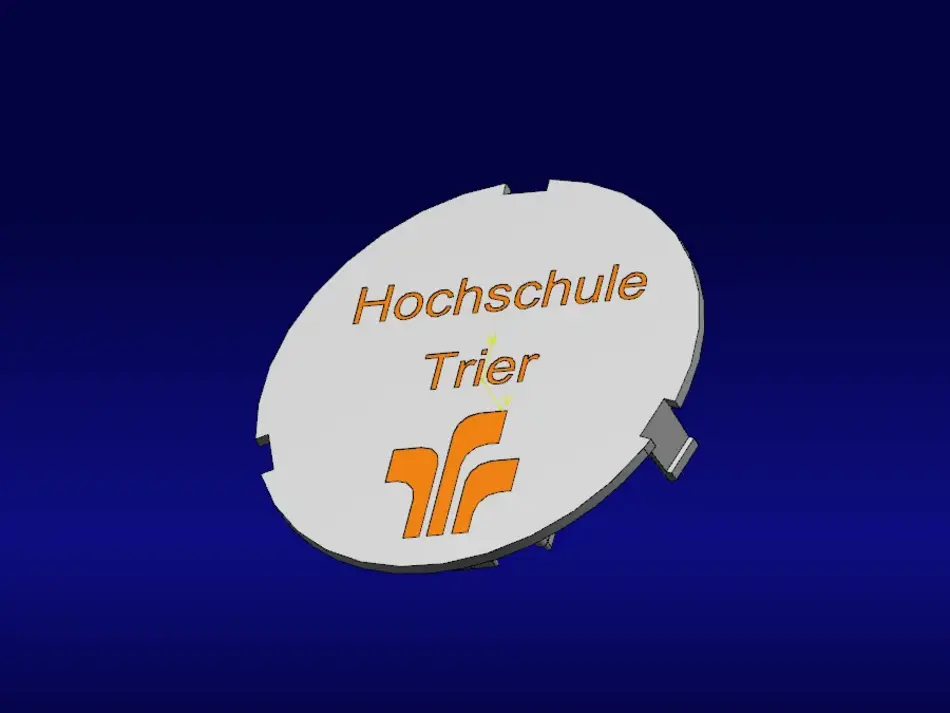

Oberschale

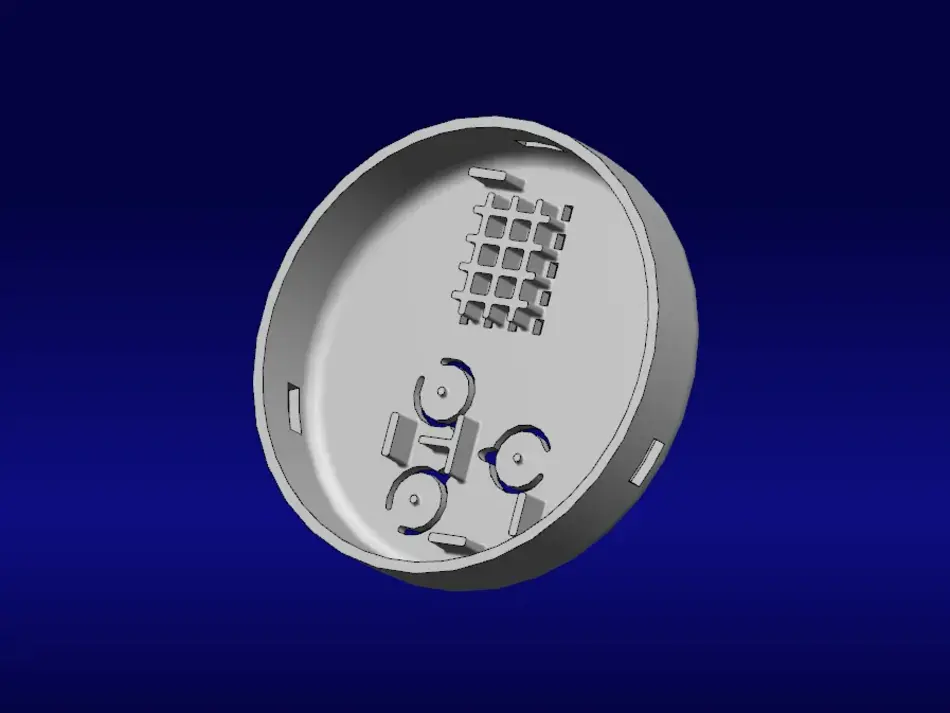

Unterschale

Entformung

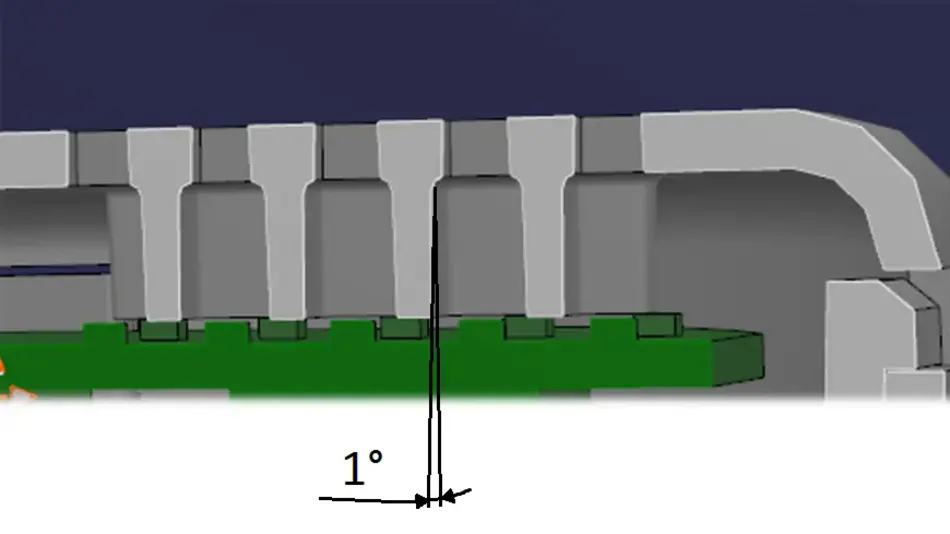

Auszugsschrägen von 1°, damit ein entformen des Spritzgussteils gewährleistet ist.
Hinterschneidungen wurden vermieden oder so konstruiert, dass keine Schieber benötigt werden

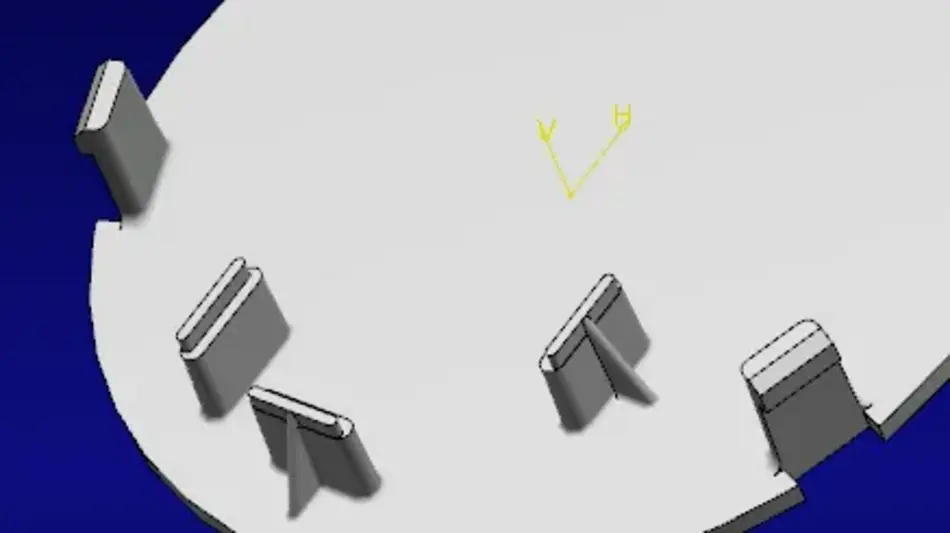

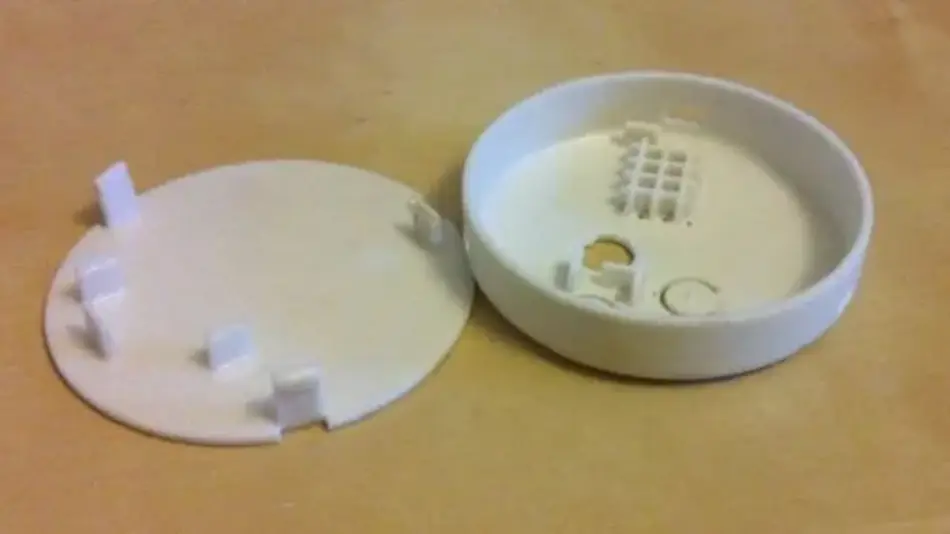

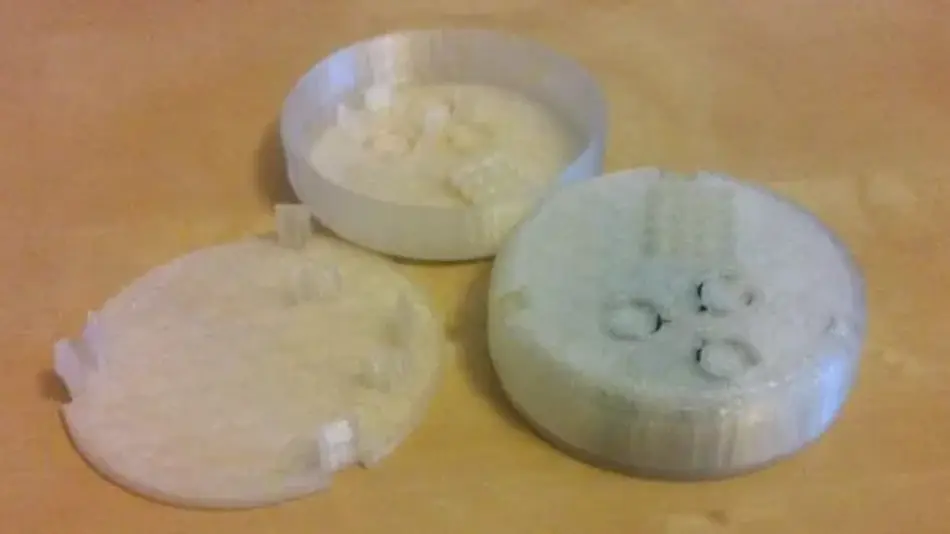

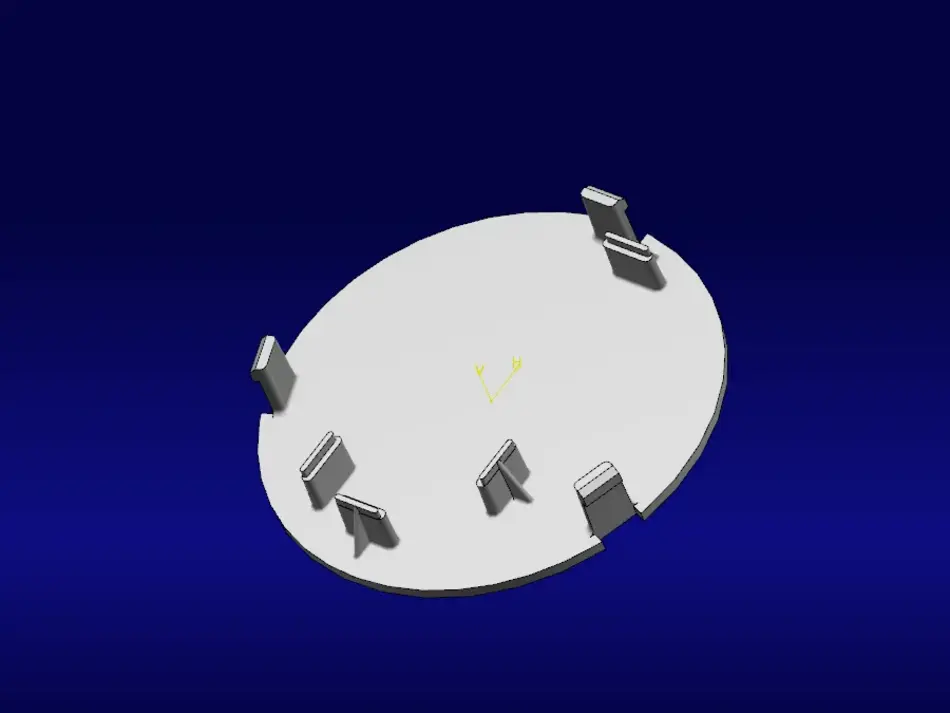

Verbindung Ober- und Unterschale

Variante 1
Variante 2

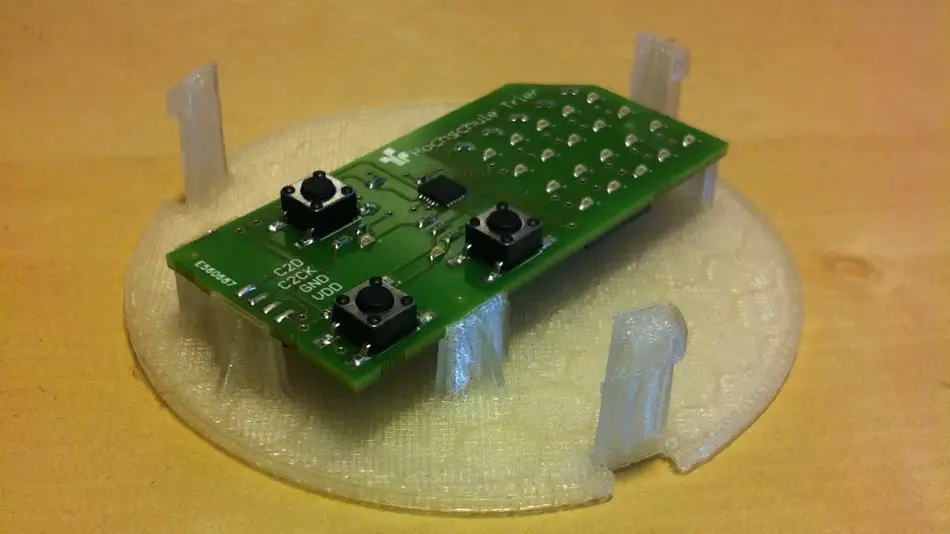

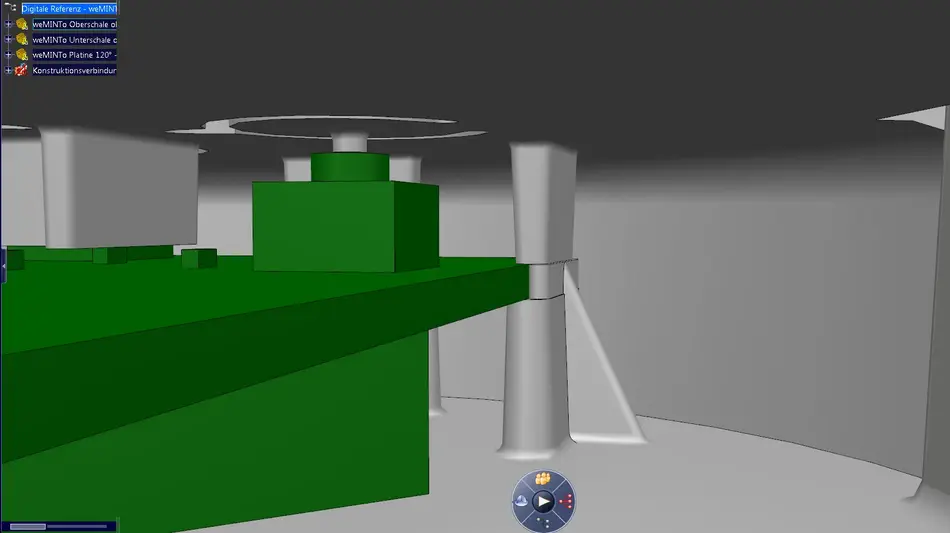

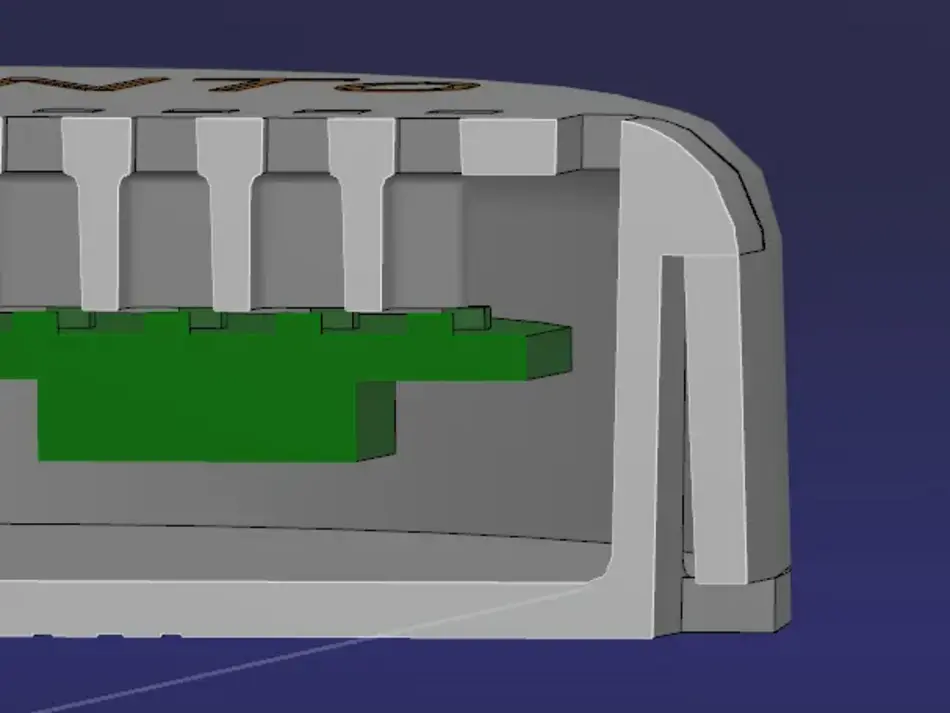

Befestigung der Platine

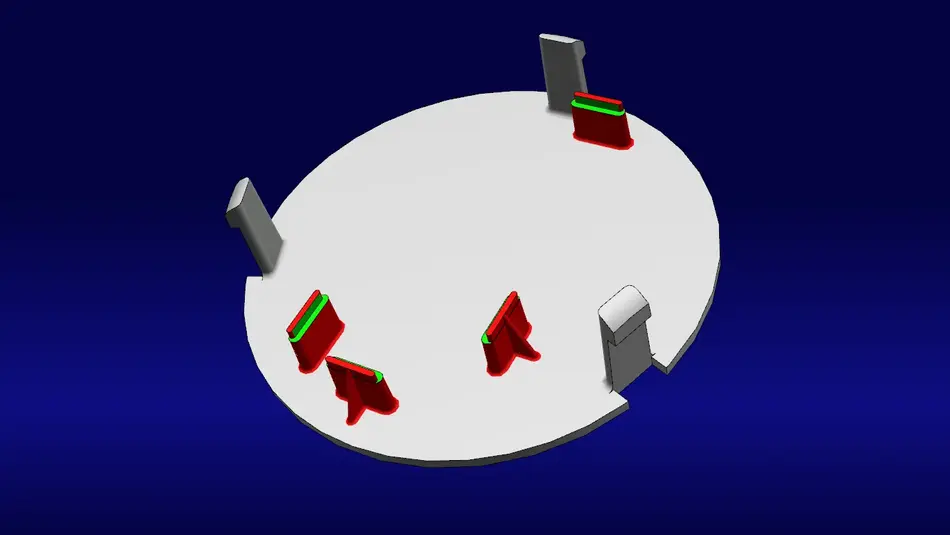

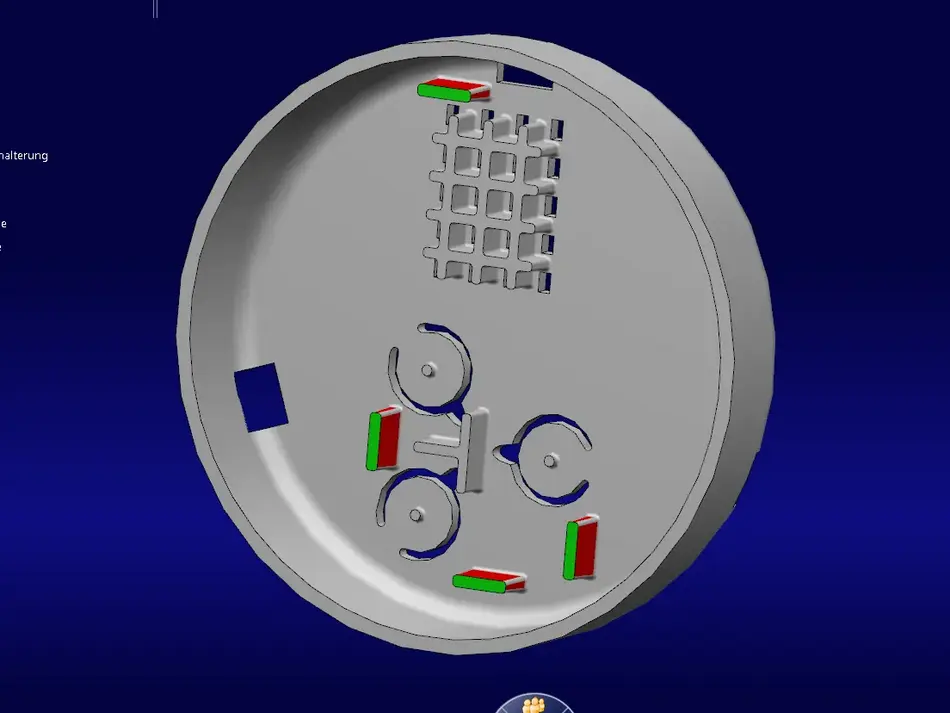

Platine liegt auf den rot markierten Stegen der Unterschale auf

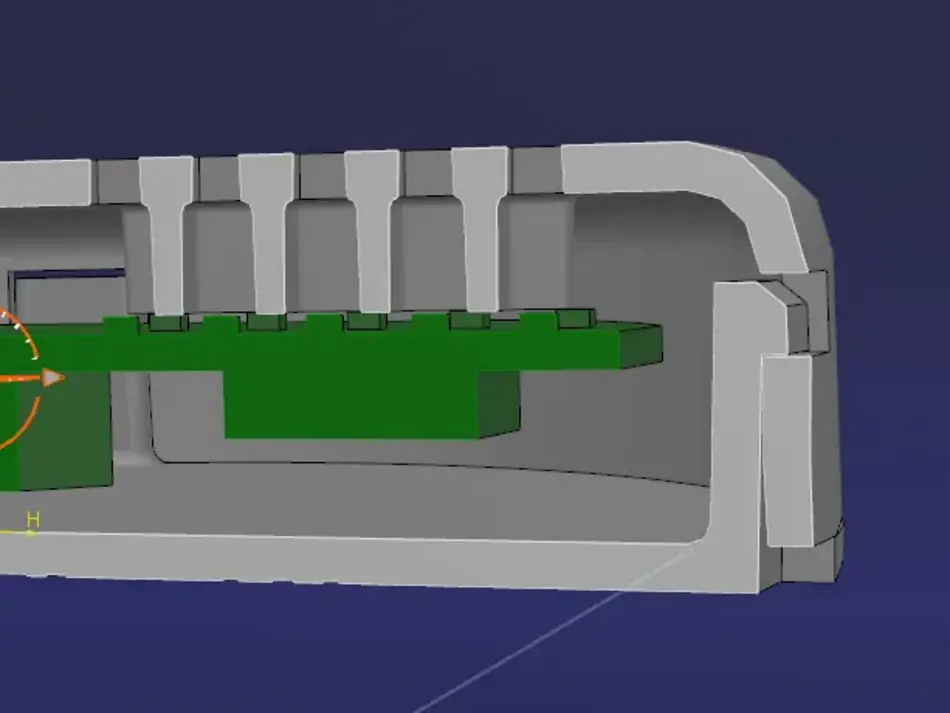

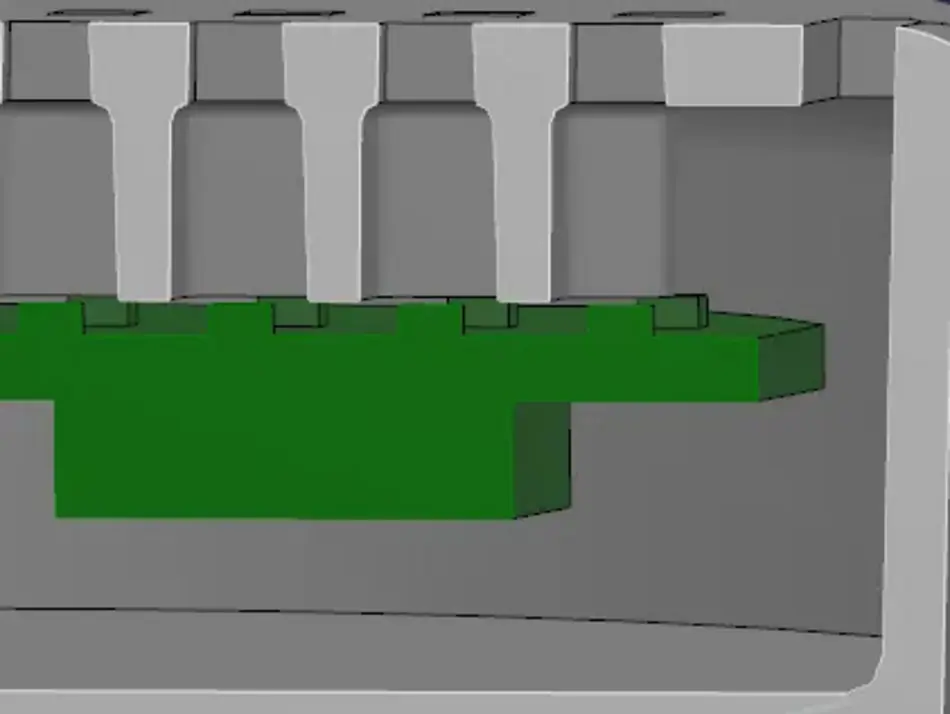

Durch Aussparungen seitlich fixiert

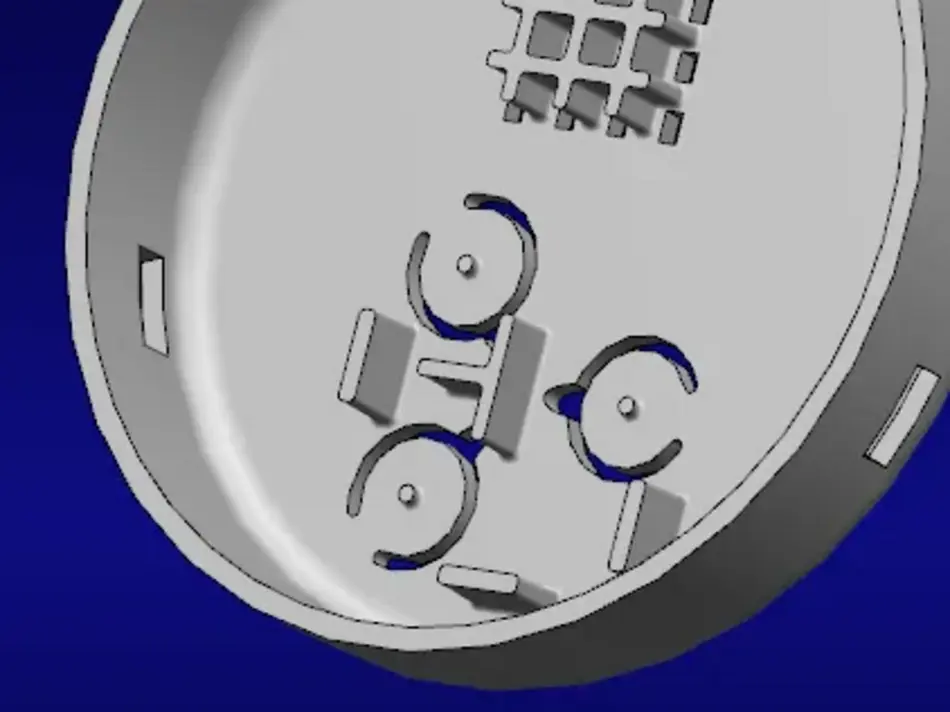

Stege an der Oberschale, ohne Aussparungen

Tasten

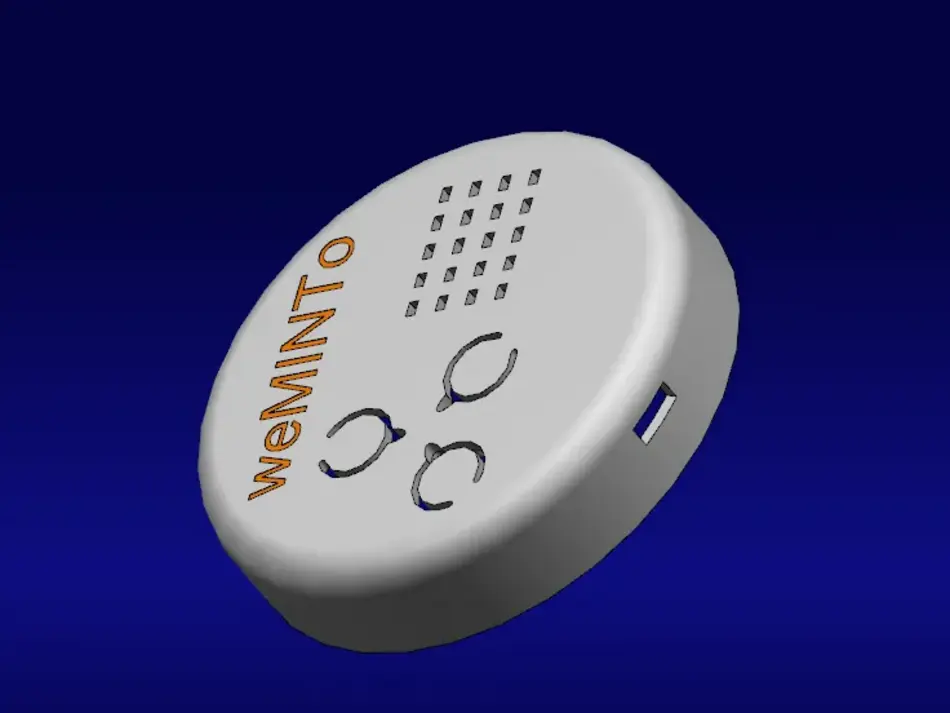

Tastenform des Gehäuses angepasst
„Spitzen“ dienen zur besseren Sichtbarkeit der LEDs

Beleuchtung

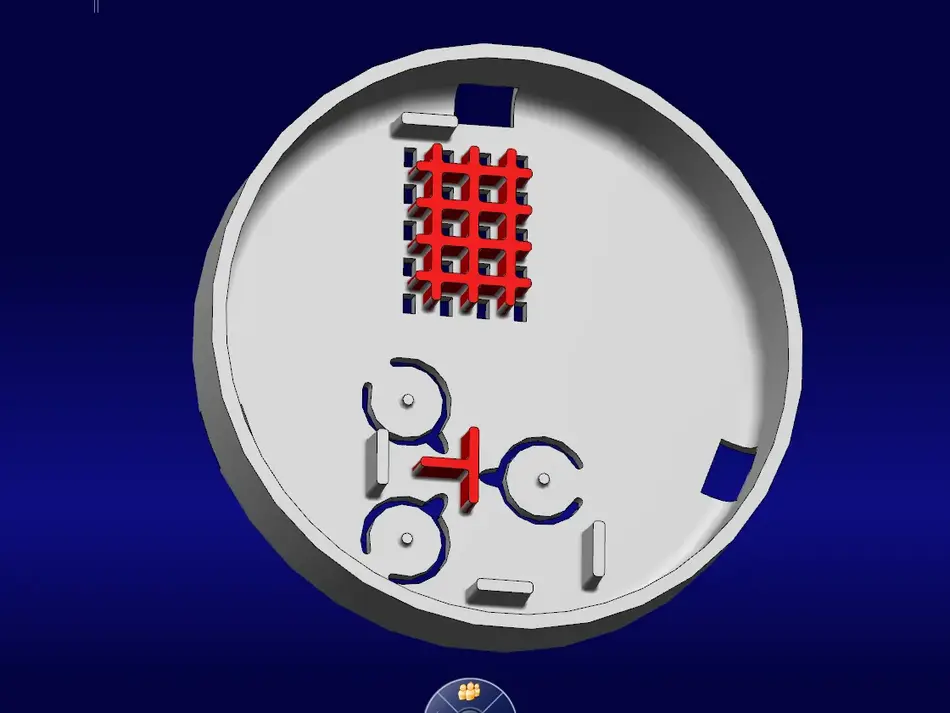

Gitter leitet das Licht der jeweiligen LED´s nur durch die dafür vorgesehene Aussparung

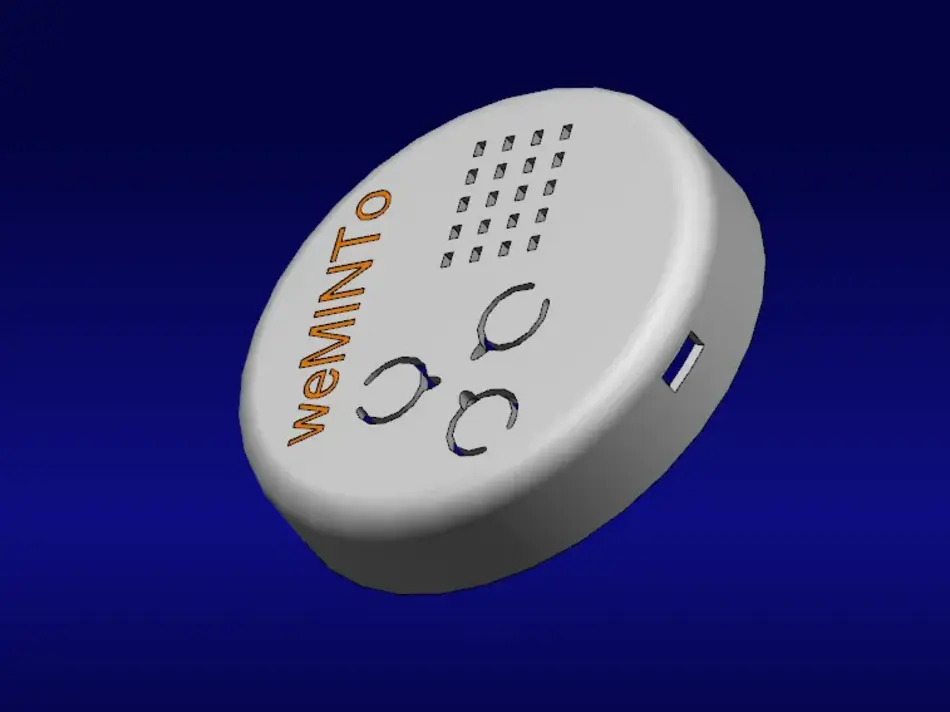

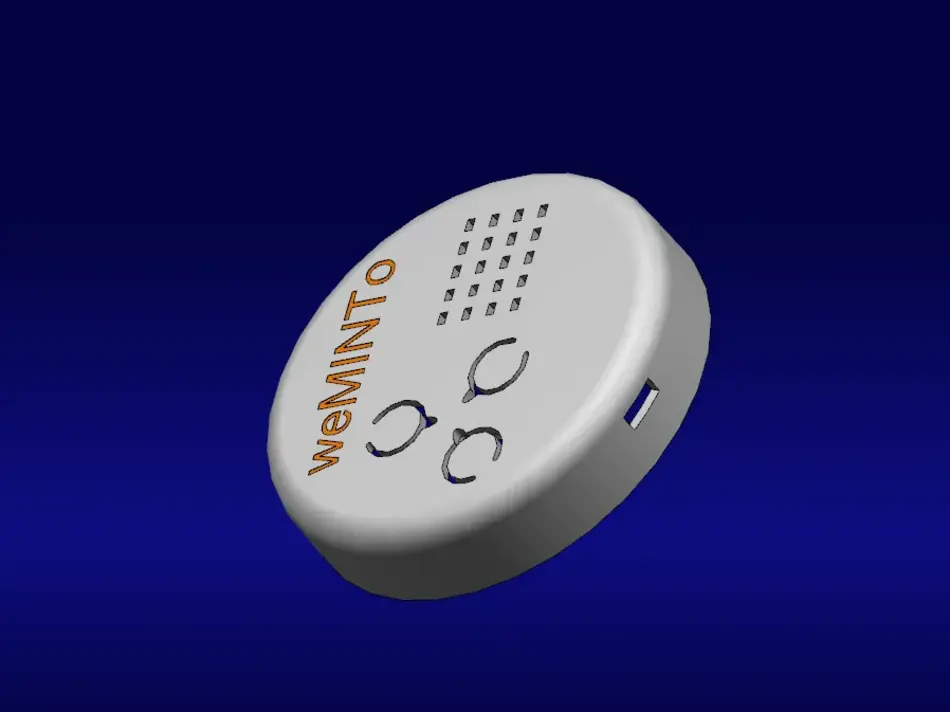

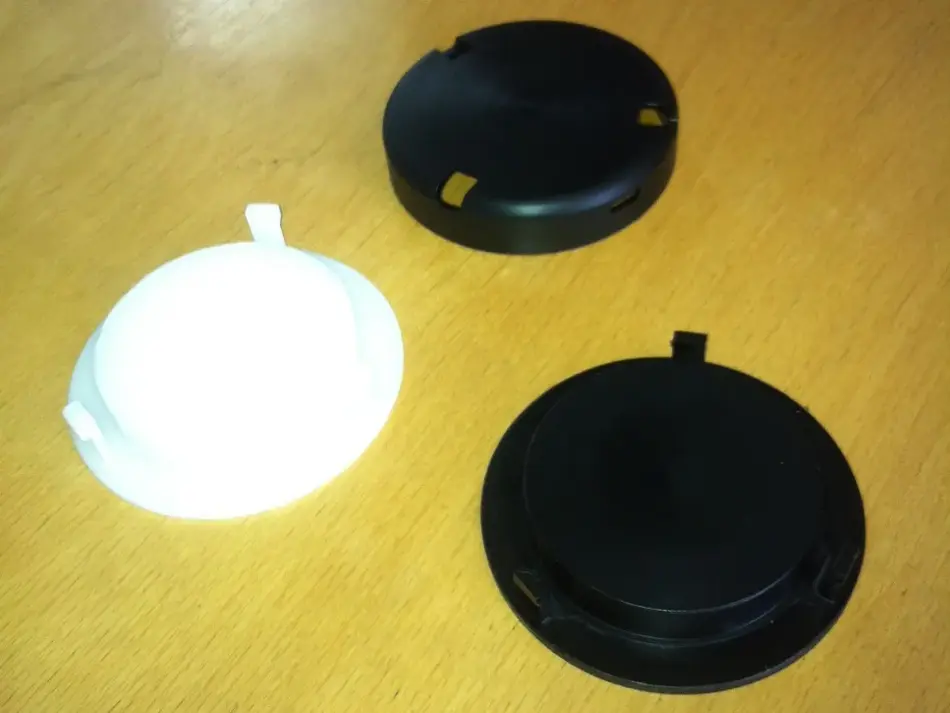

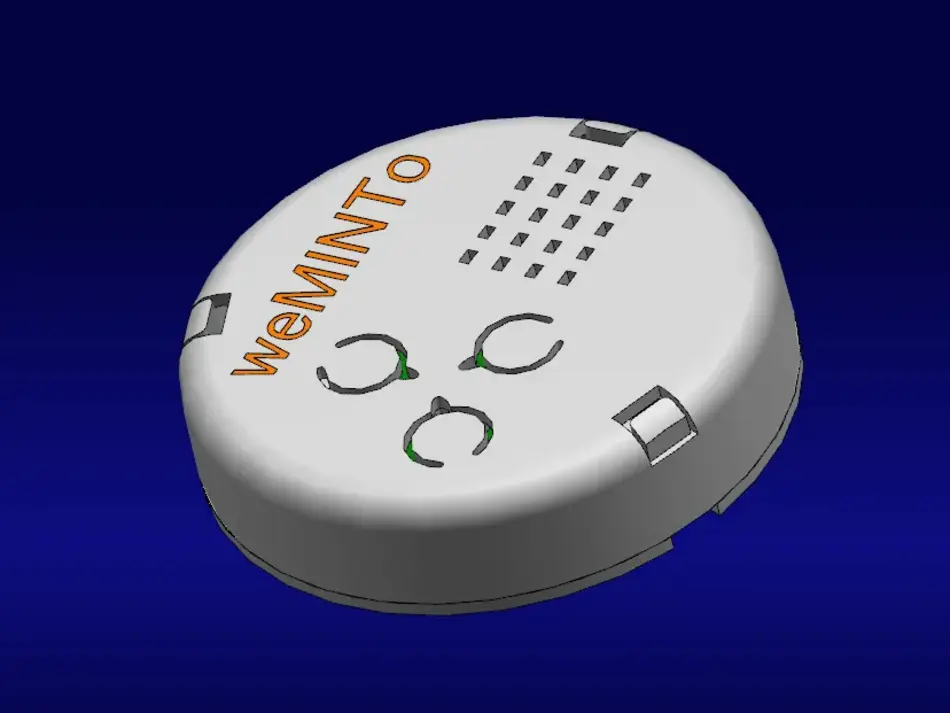

Finales Gehäuse

Infos zum Projekt

Studierende Martin Serwas
  Thorsten Fiedlers
Projektgruppe SS13MH04
Studiengang Maschinenbau
Modul CAD III-Projekt
Kontext Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion und Spritzgussfertigung
